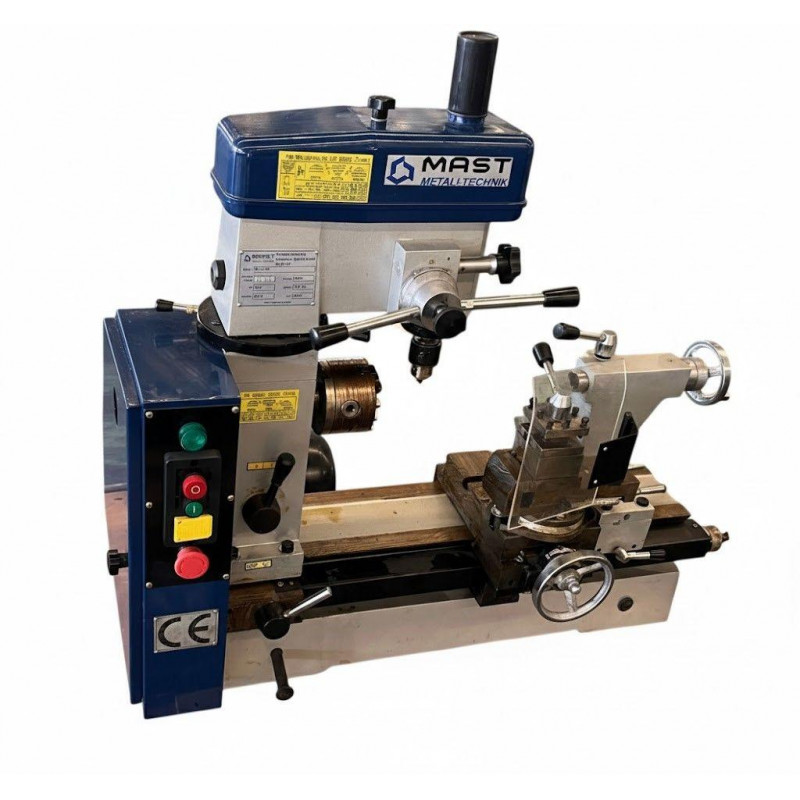

Токарно-фрезерний верстат MAST Metalltechnik M-TF 400

Токарно-фрезерний верстат MAST Metalltechnik M-TF 400 - це універсальне металообробне обладнання, яке поєднує функції токарної обробки, фрезерування і свердління. Діаметр обробки над станиною становить 400 мм, відстань між центрами - 400 мм. Максимальний діаметр свердління - 15 мм. Потужність двигуна 0,55 кВт достатня для обробки невеликих і середніх заготовок зі сталі та кольорових металів. Живлення від стандартної електромережі 230 В.

Автоматична поздовжня подача супорта (діапазон 0,05-0,175 мм) забезпечує якісне точіння довгих деталей. 7 швидкостей шпинделя у межах 117-1300 об/хв дозволяють налаштувати оптимальні параметри під режим і тип матеріалу. Поворотна на 360° фрезерна головка дозволяє обробку під різними кутами. Можливість виконувати широкий спектр операцій, надійність і компактність роблять цей універсальний верстат по металу відмінним вибором для невеликих слюсарних і ремонтних майстерень.

Особливості токарно-фрезерного верстата MAST Metalltechnik M-TF 400

• Універсальність - токарна обробка, нарізання різьби, фрезерування і свердління


• Потужність двигуна - 0,55 кВт


• Напруга живлення - 230 В


• Відстань між центрами - 400 мм


• Діаметр обробки над станиною - 400 мм


• Хід шпинделя - 85 мм


• Отвір шпинделя - 20 мм


• Конус шпинделя МК3


• 7 швидкостей шпинделя у діапазоні 117-1300 об/хв


• Максимальний діаметр свердління - 15 мм


• Поворотна на 360° фрезерна головка


• Максимальний діаметр фрези - 63 мм торцева, 20 мм кінцева


• Автоматична поздовжня подача супорта (0,05-0,175 мм)


• Поздовжній хід супорта - 380 мм, поперечний хід - 120 мм


• Нарізання метричної різьби 0,2-3 мм


• Розмір столу - 200х150 мм


• Жорстка чавунна станина


• Вага - 180 кг.

Часті запитання

Краще розібратися в особливостях універсальних верстатів по металу допоможуть відповіді на запитання.

Які існують типи універсальних верстатів по металу?

Основні типи універсальних верстатів:

• Токарно-фрезерні — поєднують точіння та фрезерування


• Фрезерно-свердлильні — виконують обробку площин і отворів


• Універсальні фрезерні з горизонтальною та вертикальною головкою — для складних площин.

Як працює універсальний токарно-фрезерний верстат?

Принцип роботи такий:

• Під час токарних операцій заготовка закріплюється у патроні та обертається навколо своєї осі, а різець рухається вздовж неї, знімаючи шар металу


• Під час фрезерування обертання отримує фреза, яка зрізає матеріал з поверхні заготовки.

Перемикаючись між шпинделем токарної частини та фрезерною головкою, оператор може виконати обидва типи обробки без зміни верстата.

Як в токарно-фрезерному верстаті один двигун забезпечує роботу в двох режимах?

Потужність від двигуна передається на розподільний вал, з якого два виходи ведуть до шпинделя та фрезерної головки. Перемикання режиму здійснюється механічним важелем або електромагнітною муфтою, що з’єднує двигун з потрібним вузлом. У токарному режимі працює шпиндель, у фрезерному — обертається фрезерна головка, а шпиндель блокується.

У компактних настільних моделях зміна режиму може здійснюватися перекиданням ременя на інший шків, а у верстатах з частотним перетворювачем використовується один двигун з двома незалежними приводами, підключеними через електронний контролер.

 Як забезпечується точність токарно-фрезерного верстата при переході між режимами?

Токарна і фрезерна частини мають спільну жорстку станину, тому при зміні режиму заготовка залишається у стабільному положенні. Токарний супорт часто використовується як основа для координатного столу у фрезерному режимі. Це дозволяє використовувати ті ж самі направляючі та механізми подачі, що забезпечує узгодженість руху в обох режимах.

Як у токарно-фрезерному верстаті регулюється швидкість обертання шпинделя?

Залежно від моделі, зміна швидкості обертання шпинделя може здійснюватися:

• Механічно - перестановкою ременів або перемиканням шестерень


• Електронно - за допомогою частотного перетворювача.
