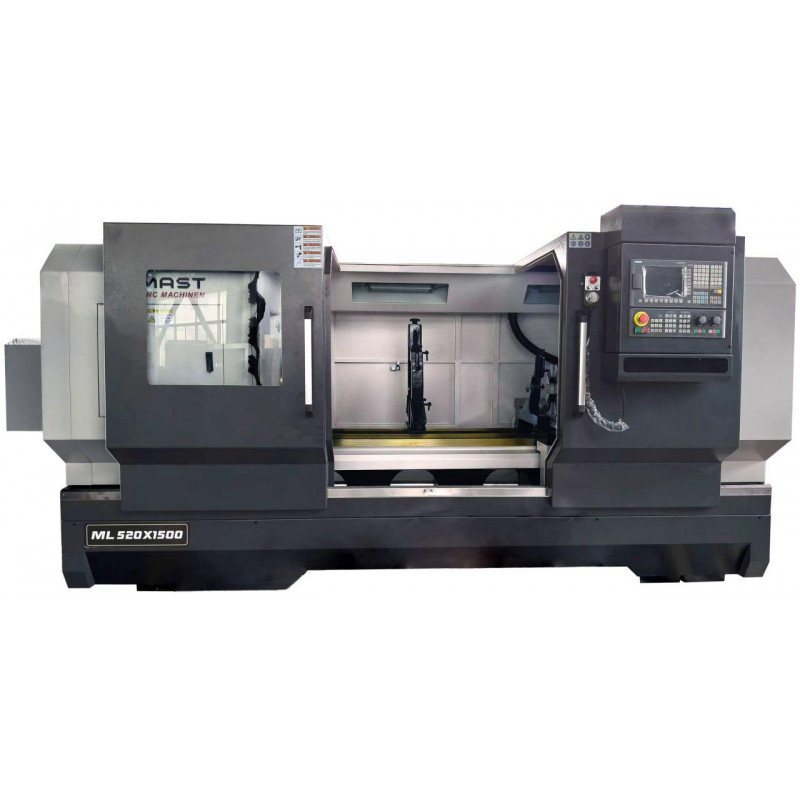

Токарний верстат з ЧПК MAST ML 520x1500 SH8

Токарний верстат з ЧПК MAST ML 520x1500 SH8 - це потужне промислове обладнання для токарної обробки внутрішніх, зовнішніх і сферичних поверхонь, а також нанесення зовнішньої і внутрішньої різьби. Обладнаний відомою і популярною у всьому світі системою управління Siemens Sinumerik 808D. На верстаті встановлені сервоприводи абсолютного позиціонування Siemens, які не вимагають кінцевих вимикачів для початкового позиціонування супорта.

Потужність основного двигуна становить 11 кВт, отвір шпинделя - 105 мм. 8-позиційний револьвер під різці 25х25 мм, вилита єдиним моноблоком станина з чавуну марки аналогу СЧ25, супорт і задня бабка з чавуну СЧ20 забезпечують точне виконання важких завдань і збереження стабільності при інтенсивних навантаженнях. Для зменшення теплового навантаження на електричні компоненти верстат оснащений системою охолодження щита електроніки. Завдяки високій продуктивності, безвідмовності та надійності, цей токарний ЧПК верстат по металу відмінно підходить для серійних виробництв, де є потреба у точній обробці великих партій матеріалу.

Особливості токарного верстата з ЧПК MAST ML 520x1500 SH8

• Популярна у всьому світі система управління Siemens Sinumerik 808D, знайома багатьом операторам ЧПК


• Сервоприводи абсолютного позиціонування Siemens


• Частотні перетворювачі Siemens


• Електронні компоненти Schneider


• Стійкий до ударних навантажень 8-позиційний револьвер


• Серводвигун потужністю 11 кВт


• Зміцнені поверхневим закалюванням, відшліфовані 90-градусні V-подібні направляючі рейки з твердістю HRC 50


• Подача вздовж осі Z за допомогою ШВП


• Отвір шпинделя 105 мм


• Великі у діаметрі шпиндельні підшипники


• Вилита єдиним моноблоком чавунна станина


• Супорт і задня бабка з чавуну СЧ20


• Охолодження щита електроніки


• Гарантійний термін 12 місяців.

Комплектація токарного верстата з ЧПК MAST ML 520x1500 SH8

В стандартну комплектацію входять:

• Система керування Siemens Sinumerik 808D


• Контролери сервоприводів Siemens


• Cервоприводи абсолютного позиціонування Siemens


• Основний двигун - серводвигун 11 кВт


• Компоненти електроніки Schneider


• Різцетримач 25x25 mm на 8 інструментів


• Гідравлічна задня бабка MK5


• Гідравлічний патрон 300 мм


• Тверді кулачки - комплект


• Додаткові м'які кулачки- комплект


• Рухомий та нерухомий люнети


• Обертовий центр MK5


• Система ЗОР


• Дві осьові оправки під різець


• Три осьові оправки під свердло.

Часті запитання

Більше цікавої інформації про токарні верстати з ЧПУ ви знайдете у відповідях на запитання користувачів.

Які види обробки можна виконувати на токарному верстаті з ЧПУ?

На таких верстатах можна виконувати:

• Зовнішнє точіння


• Внутрішнє розточування


• Нарізання зовнішньої та внутрішньої різьби


• Свердління та розточування отворів


• Фрезерування (на верстатах із додатковими осями).

Які найпопулярніші види ЧПУ-систем для токарних верстатів?

Найбільш використовуваними є системи ЧПУ таких виробників:

• FANUC


• Siemens


• Heidenhain


• Haas


• Mitsubishi.

Які параметри важливо враховувати при виборі токарного верстата з ЧПУ?

Основні параметри вибору:

• Максимальний діаметр та довжина обробки


• Кількість керованих осей


• Тип системи управління


• Потужність шпинделя


• Кількість інструментальних позицій


• Наявність додаткових функцій (наприклад, автоматична зміна інструменту, фрезерування тощо).

Скільки осей у стандартному токарному ЧПУ верстаті?

У стандартних токарних верстатах з ЧПУ використовуються дві основні осі:

• Z – поздовжній рух вздовж осі шпинделя


• X – поперечний рух (від центру заготовки).

У багатовісних верстатах може бути також вісь Y, яка дозволяє здійснювати фрезерні операції.

Які існують типи токарних верстатів з ЧПУ?

Основні типи:

• Горизонтальні – найпоширеніші, зручні для серійного виробництва


• Вертикальні – використовуються для важких деталей великого діаметра


• З револьверною головкою – дозволяють швидко змінювати інструмент


• З протишпинделем – забезпечують обробку деталі з обох сторін без переустановки


• З можливістю фрезерування – багатофункціональні верстати.
