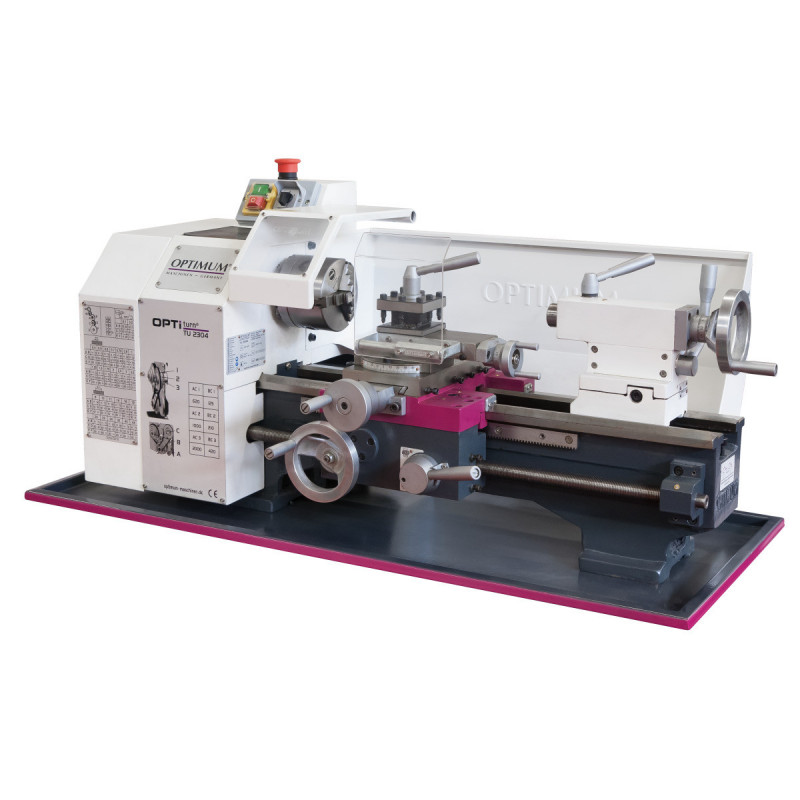

Токарний верстат по металу OPTIturn TU 2304

Токарний верстат по металу Оптимум TU 2304 прийшов на зміну відомої моделі токарних верстатів Оптимум D210 x 400 і аналога з варіатором обертів Оптимум D210 x 400 Vario. У новій моделі токарного верстата Оптимум TU 2304, так само передбачено два варіанти: з варіатором обертів, що забезпечує плавне регулювання обертання шпинделя і без варіатора, з шести швидкісною коробкою.

• Нова модель настільного токарного верстата випускається з механічним приводом чи електронним регулюванням обертів. Токарний верстат призначений для токарної обточування виробів невеликого розміру для потреб ремонтних або допоміжних майстерень, невеликих виробництв і трудового навчання в ПТУ і класах трудового навчання загальноосвітніх шкіл. Ця модель токарного верстата часто використовується і домашніми майстрами.

• Незважаючи на свої малі габарити, настільний токарний верстат по металу Оптимум TU 2304 виготовлений, як мале обладнання промислового призначення і здатний працювати повну виробничу зміну з повним навантаженням кілька років.

• Точність токарної обробки забезпечується завдяки якісно загартованому і точно шліфованого шпинделя, який забезпечує стабільне радіальне биття менше 0,009 мм Шпиндель токарного верстата встановлений на зносостійкі, точні підшипники (точність Р5). Точний токарний патрон, встановлений на токарному верстаті, не допускає радіальне биття більше 0,05 мм

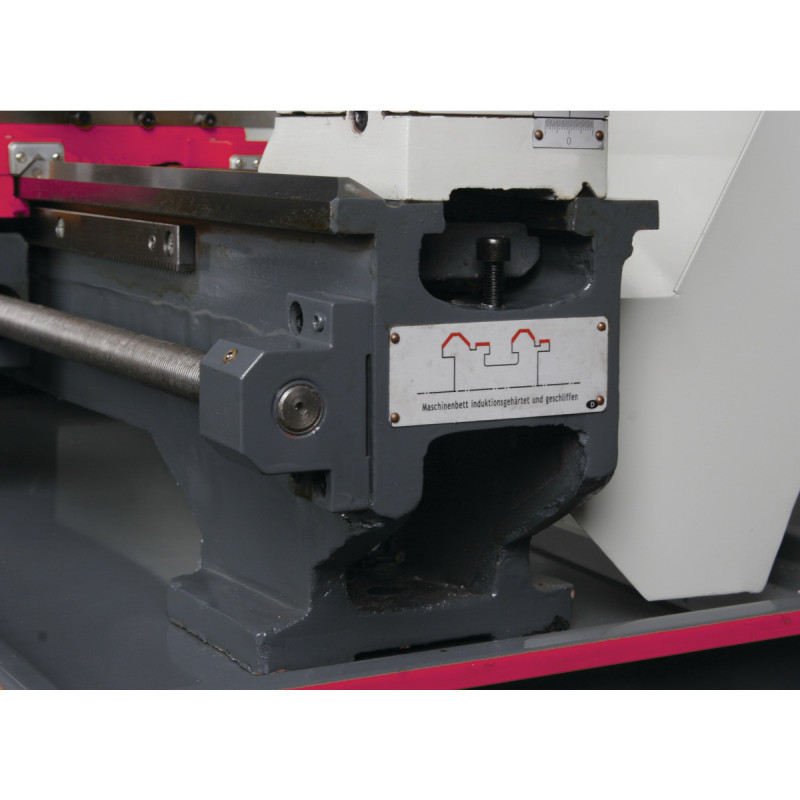

• Не останнє місце в забезпеченні точності при токарній обробці займає точність направляючих. Сучасні технології дозволяють не гартувати всю станину, в цьому немає необхідності. На багато важливіше, точно виконати необхідні процеси по загартуванню напрямних станини токарного верстата по металу, а потім, провести точну шліфування. Направляючі станини токарного верстата, виготовлені з необхідним ГОСТам, дозволять багато років досягати стабільної точності при роботі на верстаті. Напрямні TU 2304 пройшли якісну загартування і шліфування. Твердість металу направляючих відповідає HRC 42 — 52.


• У конструкції настільного токарного верстата по металу Оптимум TU 2304 знаходиться ходовий гвинт. Завдяки йому, проводиться нарізування різьби і автоматична поздовжня подача. Ходовий гвинт має трапецоїдну різьблення. Ходовий гвинт посаджений на подвійний металокерамічний підшипник.


• На настільному токарному верстаті по металу Оптитурн є поздовжня, поперечна і верхня подача каретки супорта.

• Одна з функцій верстата TU 2304 — автоматична поздовжня подача і нарізування метричної та дюймової різьби, для цього в комплекті поставки верстата йде набір змінних шестерень.

• Поперечна і верхня каретка супорта має ціну поділки лимбов 0,04/0,01 мм, а ціна поділки лімба пінолі задньої бабки — 0,02 мм

• Для точіння довгих конусів задня бабка має можливість зміщення на ±5 мм.

• Затискач пінолі задньої бабки на токарному верстаті виконується ексцентриковим важелем.

• На настільному токарному верстаті по металу встановлений надійний, сучасний обслуговує електродвигун потужністю 750 Вт. На моделі з варіатором застосований колекторний двигун постійного струму з електронним управлінням числом обертів шпинделя. Цифрова індикація числа обертів шпинделя відображається на дисплеї, розташованому на панелі управління. Колекторний двигун постійного струму забезпечує постійний високий крутний момент.

• Для дотримання вимог з техніки безпеки, кожух токарного патрона виконаний з кінцевим вимикачем, а на панелі управління токарний верстат по металу, зручно розташована кнопка аварійної зупинки.

Технічні характеристики:

• 3-х кулачковий токарний патрон Ø 100 мм


• Наполегливі центри MK 2/3


• Захисне огородження


• Піддон для стружки


• 4-поз. резцедержатель


• Комплект змінних шестерень


• Сервісний інструмент


• Керівництво по експлуатації
