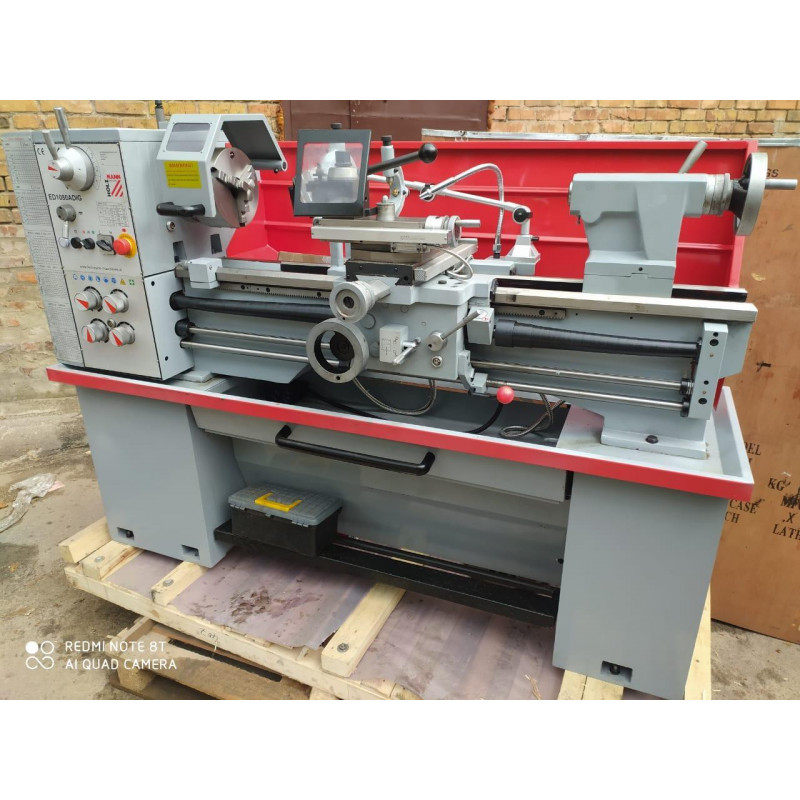

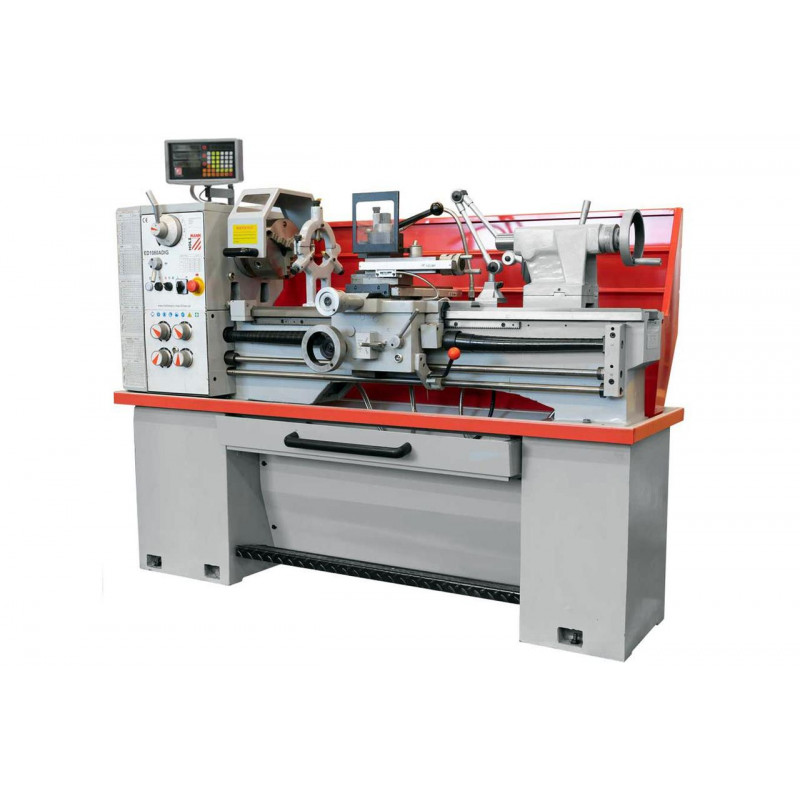

Токарний верстат по металу Holzmann ED 1080ADIG
471450.00грн.
Є в наявності

Вы переглядали

ОФІЦІЙНА ГАРАНТІЯ ВІД ВИРОБНИКА !

ПРИЗНАЧЕННЯ:



Токарно-гвинторізні верстати призначені для виконання різноманітних операцій: обробки зовнішніх і внутрішніх циліндричних, конічних, фасонних та торцевих поверхонь; нарізування зовнішніх і внутрішніх різьб; відрізки, свердління, зенкерування та розгортання отворів. Оброблюваний матеріал: сталь, чавун, леговані сплави (нержавійка), кольорові метали і легкі сплави.

Клас точності Н.

В даному верстаті збільшений діаметр отвору в шпинделі до 52 мм, стоять більш жорсткі підшипники, вище частота обертання шпинделя. Для зручності роботи і підвищення точності застосовується Пристрій цифрової індикації – УЦИ.



ОБЛАСТЬ ЗАСТОСУВАННЯ:

Токарно-гвинторізні верстати можуть знайти застосування на будь-якому металообробному підприємстві. Токарні верстати використовуються в ремонтних і столярних майстернях, механічних цехах, в автомобільному виробництві, машинобудуванні та в навчальних закладах. Головним чином застосовуються в умовах одиничного та дрібносерійного виготовлення різних деталей при чистовій обробці.



ОТРИМУВАНІ ВИРОБИ:





СХЕМИ ОБРОБКИ:





КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

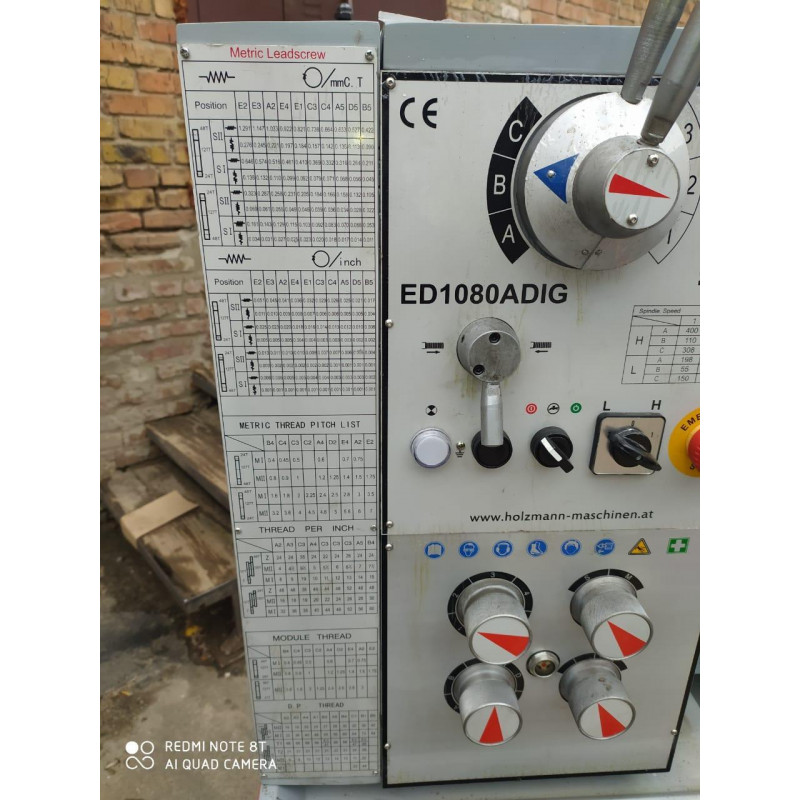

КОРОБКА ПОДАЧ

Всі шестерні механізму подач мають високочастотну загартування HRC59..63 і відрізняються високою зносостійкістю.

ЗАДНЯ БАБКА

Пристосування для кріплення заготовки (при обробці в центрах), або для кріплення інструментів, таких наприклад як мітчик, плашка при нарізуванні різьби; свердел або свердлильного патрона при свердлінні отворів.

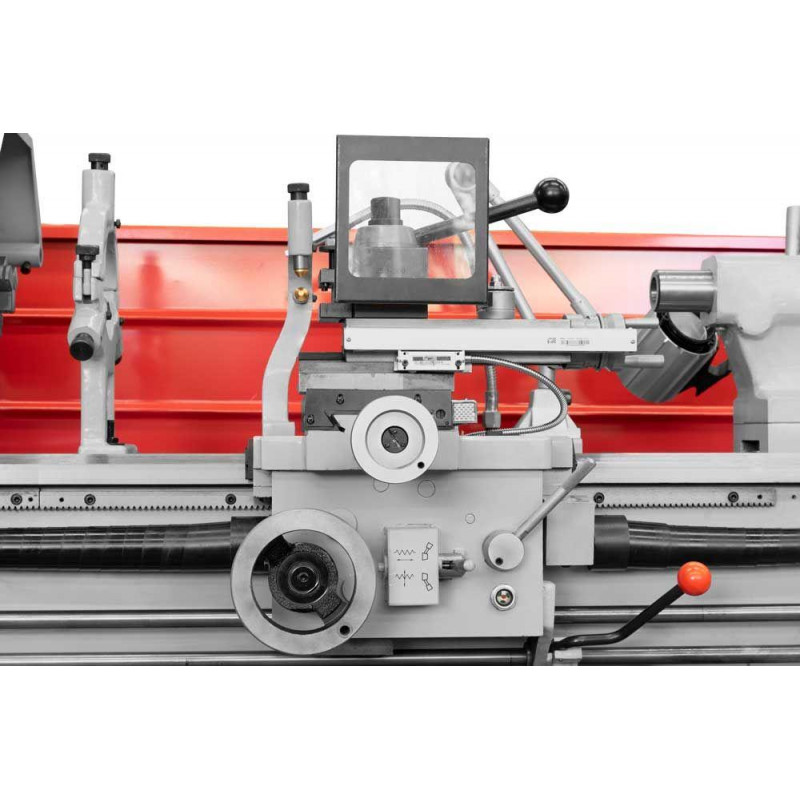

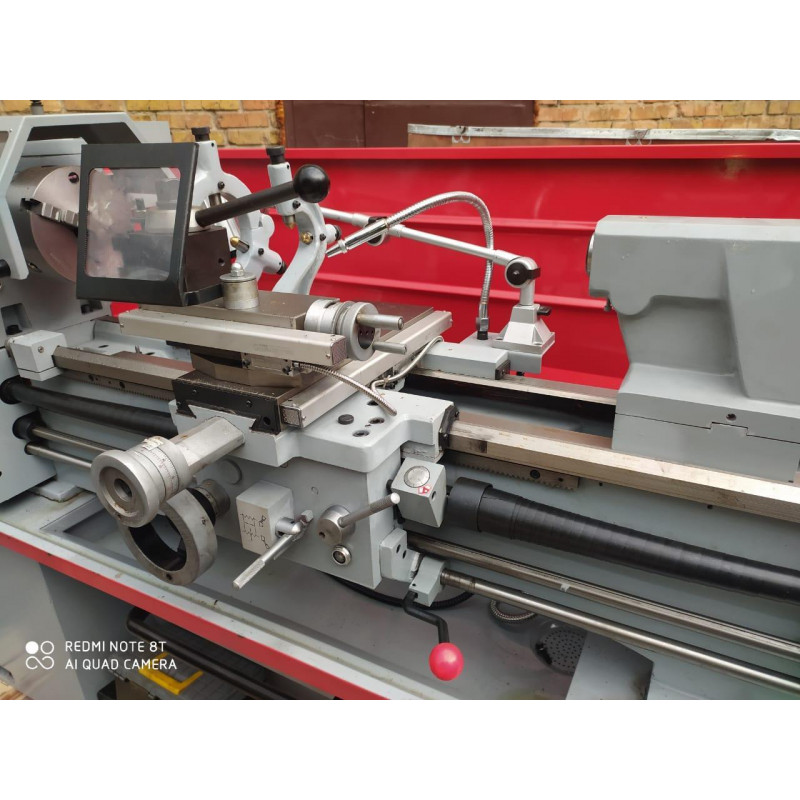

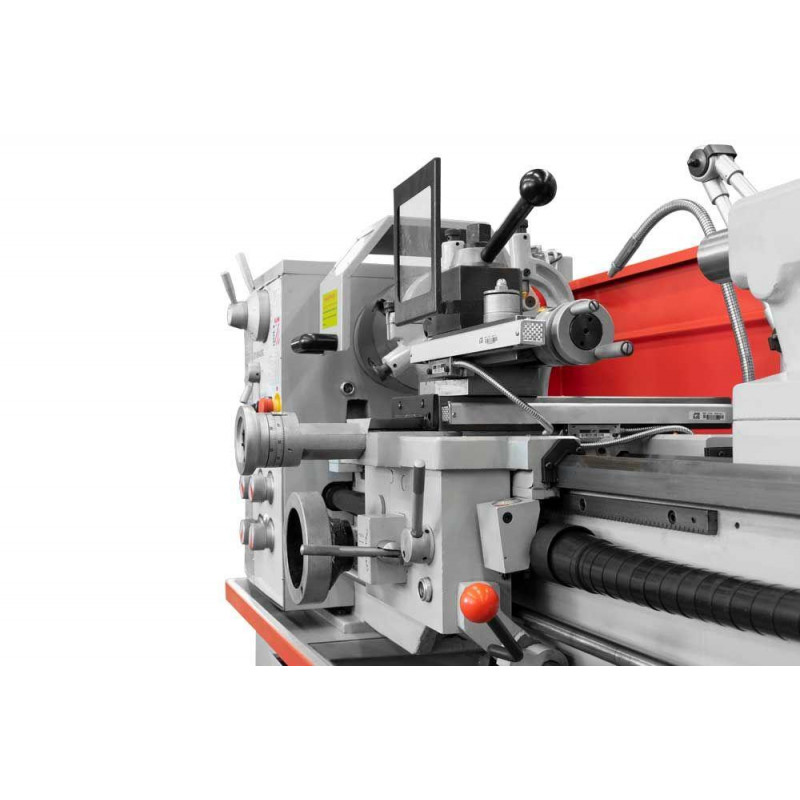

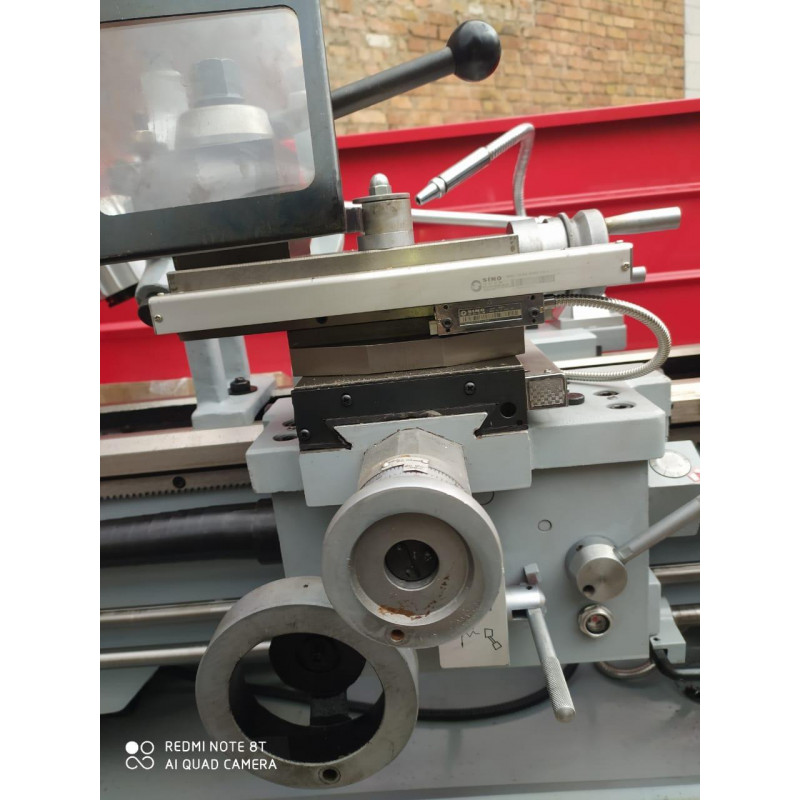

СУПОРТ

Пристосування для кріплення обробного інструменту і переміщення інструменту в заданих напрямках

ПЕРЕМИКАЧ ПОДАЧ

Багатопозиційний важіль для включення автоматичного переміщення різального інструменту в заданому напрямку.

ЛЮНЕТИ

Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину.



СТАНДАРТНА КОМПЛЕКТАЦІЯ:

ОСВІТЛЕННЯ РОБОЧОЇ ЗОНИ

Зручна та надійна фіксація світильника в необхідних положеннях забезпечує відповідні вимоги робочого процесу.

ПЛАНШАЙБА

Планшайба призначена для установки і закріплення симетричних деталей. Кріплення деталей на планшайбі проводиться за допомогою затискних прихватов. Так само планшайба дозволяє розмістити на шпинделі заготівлю неправильної форми і виключити ексцентриситет за рахунок застосування противаг.

ЛЮНЕТ РУХОМИЙ І НЕРУХОМИЙ

Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину.

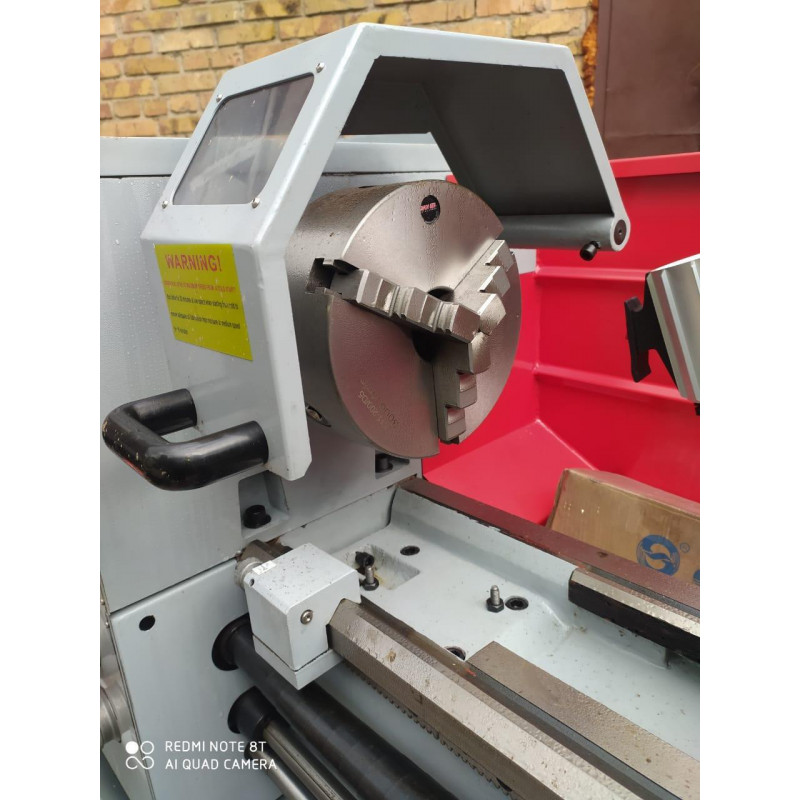

3-Х КУЛАЧКОВИЙ ПАТРОН

Самоцентрирующий трикулачні патрон призначений для установки та закріплення заготовок для подальшої механічної обробки.
ДОКУМЕНТАЦІЯ РОСІЙСЬКОЮ МОВОЮ
НЕ ОБЕРТАЄТЬСЯ ЗАДНІЙ ЦЕНТР
ПРЕС-МАСЛЯНКА



ДОДАТКОВА КОМПЛЕКТАЦІЯ:

4-Х КУЛАЧКОВИЙ ПАТРОН

Четырехкулачковый патрон використовується для установки та закріплення деталей зі зміщеною віссю обертання, некруглой і несиметричної форми.
ОБЕРТОВИЙ ЗАДНІЙ ЦЕНТР

Обертові центри призначені для створення додаткової опори при обробці заготовок великої довжини. З їхньою допомогою з`являється можливість якісної обробки деталей різанням з недостатньою жорсткістю або з довжиною, що перевищує діаметр більш ніж в 5 разів.
Величина хода каретки 1080 мм
Величина хода поперечных салазок 1250 мм
Величина хода резцовых салазок 210 мм
вес брутто 750 кг
вес нетто 630 кг
Высота центров 200 мм
Габаритные размеры, ШхДхВ 760х1940х1545 мм
Гарантия 24 мес
Диаметр отверстия шпинделя 52 мм
Конус задней бабки КМ4 MT4
Макс. диаметр обработки без перемычки 520 мм
Макс. диаметр обработки над поперечными салазками 250 мм
Макс. диаметр обработки над станиной 400 мм
Макс. поперечное сечение держателя инструмента 20x20 мм
Мощность двигателя 2200
Поперечная подача 0,011-0,276 мм
Посадочное место шпинделя КМ6 MT6
ПРОДОЛЬНАЯ ПОДАЧА 0,0527-1,2912 мм
Расстояние между центрами 1080 мм
Ход пиноли 115 мм
Частота вращения токарного шпинделя 65-1810 об мин
Шаг дюймовой резьбы 4-60 TPI (витков на дюйм)
Шаг метрической резьбы 0,4-7
