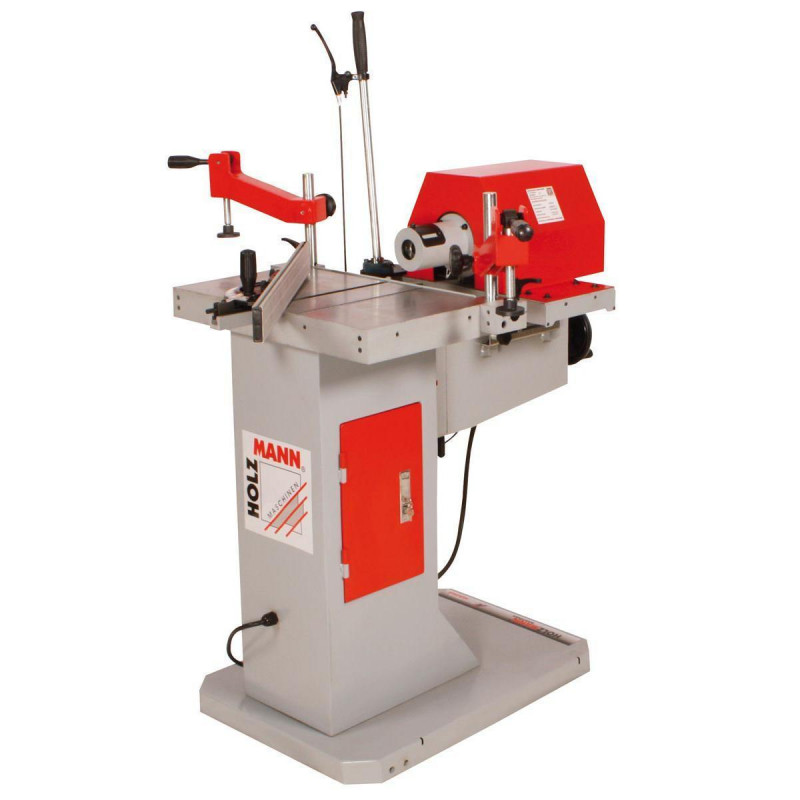

Верстат свердлильно-пазувальний Holzmann LBM 290K

Свердлильно-пазувальний верстат Holzmann LBM 290K призначений для вибірки довгих пазів, створення точних отворів, гнізд під шипи й інших з’єднань у деталях із масиву деревини, МДФ або ДСП. Максимальна ширина свердління становить 290 мм, глибина - 155 мм, хід по висоті - 140 мм. Потужність двигуна 3,8 кВт/ 5,3 кВт (S1/S6) дозволяє без просідання працювати з твердими породами дерева та виконувати глибоке пазування. Живлення від трифазної мережі.

Нахил свердлильної головки на ±45° дозволяє робити пази під кутом. Для надійної фіксації заготовки є 2 ексцентрикові притиски, для повторюваних операцій верстат має регульовані упори. Розмір столу становить 570x300 мм, для обробки великих панелей і довгих деталей опційно доступні подовжувачі столу. В комплект поставки входить пристрій для свердління отворів під шканти з чотирма фіксованими позиціями (16, 20, 22, 25 мм). Цей горизонтальний пазувальний верстат має жорстку сталеву конструкцію з широкою основою, що гарантує його стабільність і точність під навантаженням.

Переваги свердлильно-пазувального верстата Holzmann LBM 290K

• Ширина обробки - 290 мм


• Максимальна глибина свердління - 155 мм


• Хід по висоті - 140 мм


• Двошвидкісний двигун потужністю 3,8 кВт/ 5,3 кВт (S1/S6)


• Напруга живлення - 400 В


• Оберти шпинделя - 1400/2800 об/хв

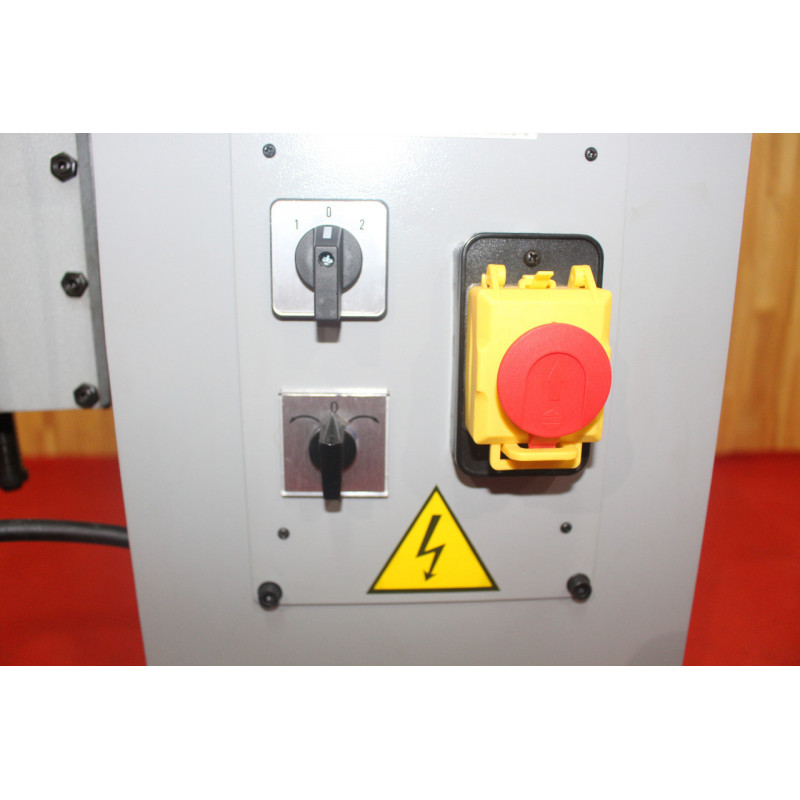

• Праве і ліве обертання шпинделя


• Нахил свердлильного вузла на 45° в обидві сторони


• Розмір столу - 570x300 мм


• Подовжувачі столу (опція)


• Поздовжній та поперечний рух свердлильного вузла за допомогою довгого важеля


• Гвинтове регулювання висоти отвору відносно краю деталі за допомогою маховика


• Шкали з міліметровою і кутовою індикаціями

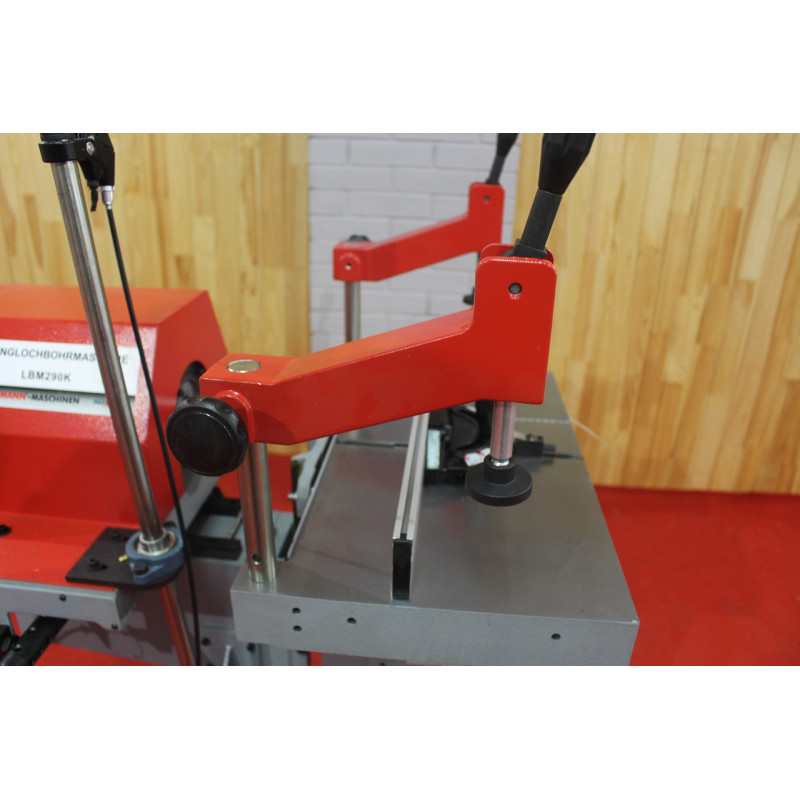

• Два ексцентрикові притиски


• Два регульовані упори


• Пристрій під шканти з 4 фіксованими позиціями (16, 20, 22, 25 мм)

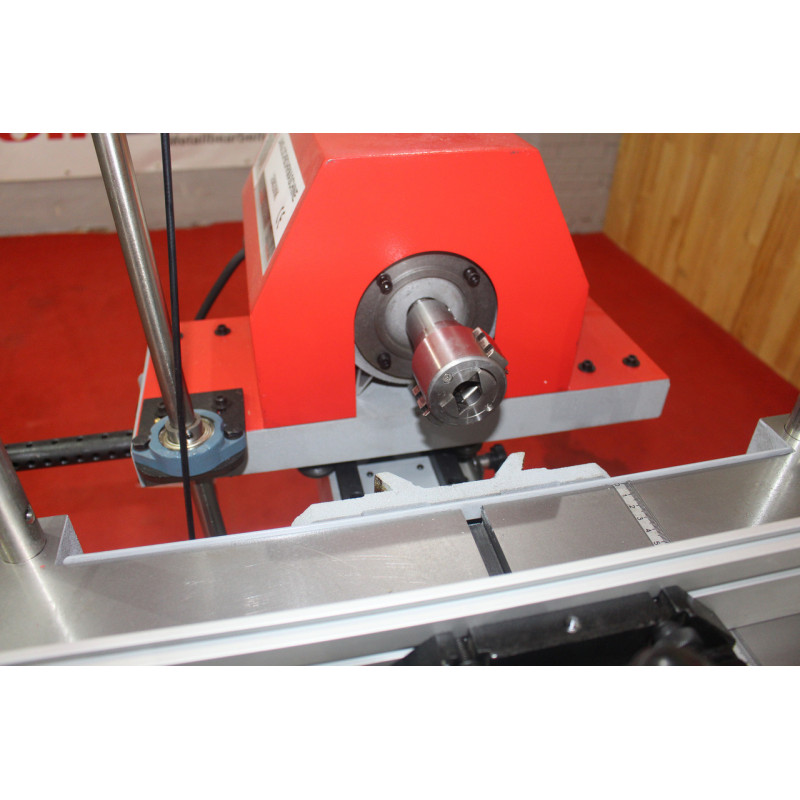

• Модульна система довбальних свердел


• Вихід під аспірацію Ø100 мм


• Повітряне охолодження двигуна

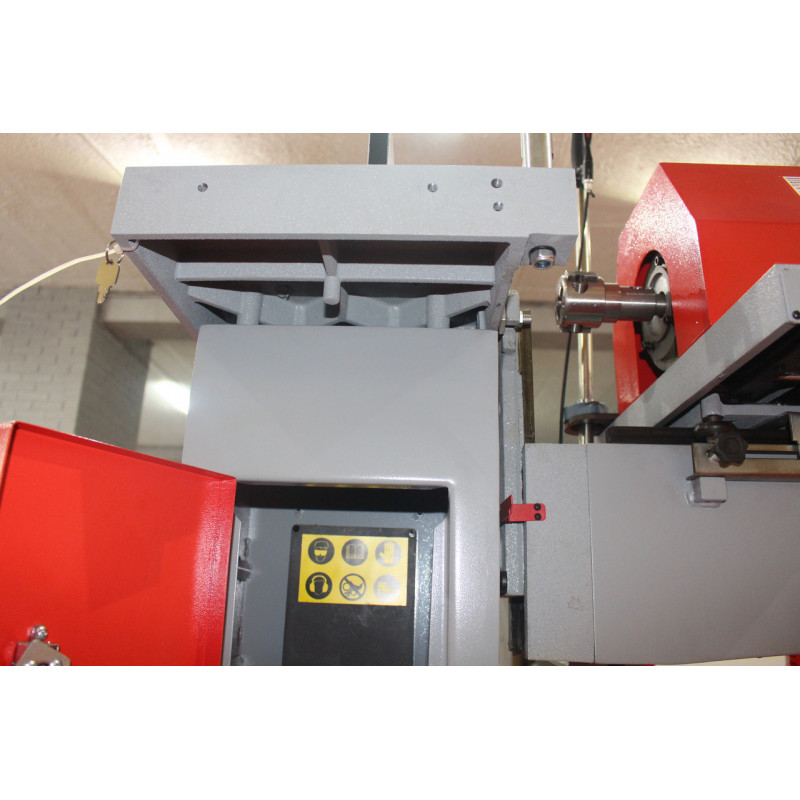

• Жорстка сталева конструкція з широкою основою


• Габаритні розміри - 600х855х1160 мм


• Вага - 140 кг.

Конструктивні особливості свердлильно-пазувального верстата Holzmann LBM 290K

Комплектація свердлильно-пазувального верстата Holzmann LBM 290K

В стандартну комплектацію входять:

• Довбальне свердло 10 мм


• 4 модулі-адаптери з довбальними свердлами (Ø 19 мм, 20 мм, 28 мм, 30 мм)


• Пристрій під шканти з фіксованими позиціями 16 / 20 / 22 / 25 мм


• 2 ексцентрикові притиски


• 2 кінцеві упори


• Рожковий ключ


• Торцевий ключ (3х6).

Часті запитання

Для кращого ознайомлення зі свердлильно-пазувальними верстатами перегляньте відповіді на часті запитання.

Чим горизонтальний свердлильно-пазувальний верстат відрізняється від вертикального?

В горизонтальних верстатах шпиндель розташований горизонтально, а інструмент входить у заготовку збоку. Це зручніше для довгих пазів (ланглохів), рамних і дверних конструкцій. У вертикальних моделях шпиндель розташований вертикально, а інструмент входить зверху вниз, що оптимально для коротких пазів, глухих отворів і дрібних деталей.

Навіщо у свердлильно-пазувальному верстаті потрібне ліве та праве обертання шпинделя?

Реверс шпинделя необхідний для безпечного вивільнення інструменту без пошкодження свердла або деталі, чистішого виходу з паза або отвору, кращого контролю при роботі з довгими пазами та стабільної роботи з різними матеріалами.

Чим у свердлильно-пазувальному верстаті відрізняється глибина свердління від ходу по висоті?

Глибина свердління визначає, наскільки далеко інструмент заходить у матеріал, а хід по висоті - де саме по висоті деталі буде розташований паз.

Які параметри найважливіші при виборі свердлильно-пазувального верстата?

Важливе значення мають такі параметри:

• Хід по ширині - визначає максимальну довжину паза без перестановки деталі


• Максимальна глибина свердління/пазування - як далеко інструмент може зайти в матеріал


• Хід по висоті - висота паза від краю заготовки


• Потужність двигуна - впливає на можливість глибокого пазування та роботи з твердими матеріалами


• Наявність реверсу (ліве/праве обертання)


• Система фіксації заготовки


• Якість напрямних і механізмів подачі


• Можливість підключення аспірації.

Яка потужність свердлильно-пазувального верстата потрібна для професійної майстерні?

Базовий професійний рівень - це 3-4 кВт. Для роботи з великими заготовками і твердими породами потрібен верстат потужністю близько 5 кВт.
