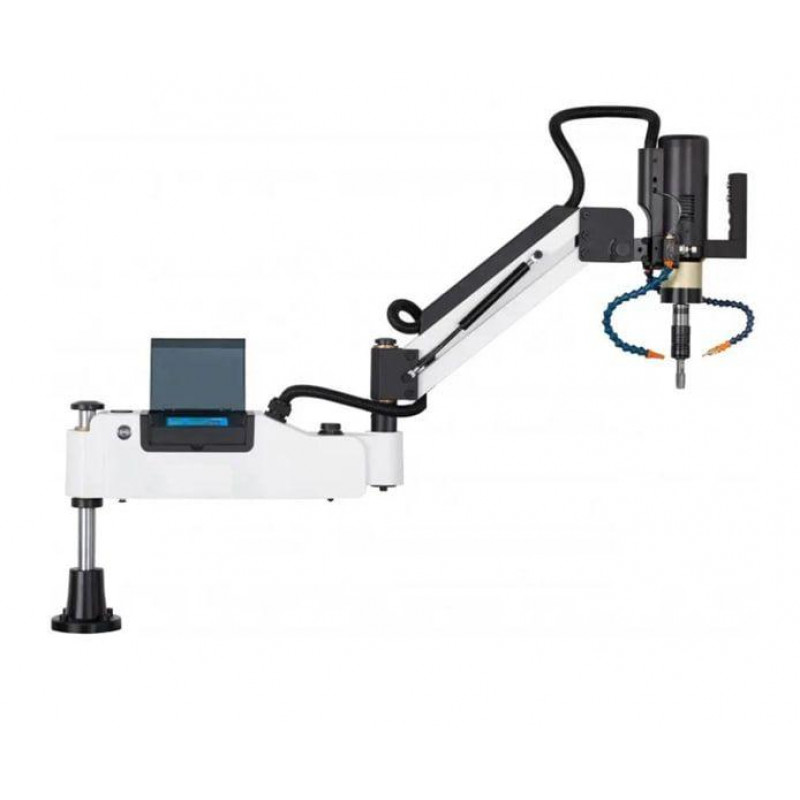

Різьбонарізний маніпулятор MAST M-RN 36

Різьбонарізний маніпулятор MAST M-RN 36 - це ефективне обладнання для нарізання зовнішньої і внутрішньої різьби М1-М36 у матеріалах різного типу. Робочий радіус 1200 мм дозволяє ефективно працювати з великими заготовками. Завдяки поворотній на 0-90° різьбонарізній головці можна нарізати різьбу під різними кутами у вертикальній і горизонтальній площинах.

Маніпулятор оснащений сервоприводом з високим крутним моментом потужністю 1,2 кВт і функцією розпилення масляного туману, яка полегшує нарізання різьби у твердих матеріалах. Швидкість обертання шпинделя - 156 об/хв, є можливість правого і лівого обертання з перемиканням вручну. Управління здійснюється з розміщеної на поворотному кронштейні сенсорної панелі, де можна запрограмувати швидкість, крок та глибину нарізання. Цей різьбонарізний маніпулятор по металу має ручний і автоматичний режими роботи, тому буде ефективним як для невеликих майстерень, так і для серійних виробництв.

Особливості різьбонарізного маніпулятора MAST M-RN 36

•
  Робочий радіус - 1200 мм


•
  Діапазон різьби - М1-М36


•
  Ручний і автоматичний режими роботи


•
  Сервопривід з високим крутним моментом


•
  Потужність двигуна - 1,2 кВт


•
  Поворотна на 0-90° різьбонарізна головка


•
  Швидкість обертання шпинделя - 156 об/хв


•
  Праве та ліве обертання з ручним перемиканням


•
  Функція розпилення масляного туману


•
  Сенсорна панель управління


•
  Можливість збереження параметрів обробки.

Комплектація різьбонарізного маніпулятора MAST M-RN 36

В стандартну комплектацію входять цанги М6-М36.

Часті запитання

Відповіді на поширені запитання допоможуть більше дізнатися про різьбонарізні маніпулятори та їх особливості.

Які параметри важливі при виборі різьбонарізного маніпулятора?

Зверніть увагу на такі характеристики:

•
  Діапазон різьблення


•
  Довжина і радіус робочого плеча


•
  Тип приводу


•
  Регулювання обертів і реверс


•
  Система захисту від перевантаження


•
  Сумісність із мітчиками і вставками.

Яким приводом оснащуються різьбонарізні маніпулятори?

За типом приводу різьбонарізні маніпулятори поділяються на 2 види:

•
  Електричні - приводяться в дію електродвигуном. Забезпечують високу точність, плавне регулювання обертів, можливість контролю глибини нарізання. Зазвичай мають цифровий дисплей


•
  Пневматичні - приводяться в дію стисненим повітрям. Легкі, компактні, ідеальні для роботи у вибухонебезпечних середовищах. Однак вимагають наявності потужного компресора і можуть мати менш точний контроль обертів і глибини порівняно з електричними.

Який принцип роботи різьбонарізного маніпулятора?

Процес роботи різьбонарізного маніпулятора відбувається так:

1.
   Оператор кріпить різьбонарізний маніпулятор до робочого столу або станини, встановлює в різьбонарізний патрон потрібний мітчик і налаштовує крутний момент відповідно до діаметра мітчика та матеріалу заготовки.


2.
   За допомогою шарнірної консолі оператор позиціонує головку зі шпинделем і мітчиком над попередньо просвердленим отвором.


3.
   При активації маніпулятора мітчик починає обертатися і автоматично заглиблюється в отвір. При досягненні потрібної глибини включається реверс і мітчик виходить з отвору. Після повного виходу мітчика з отвору двигун автоматично вимикається.

Які переваги використання різьбонарізних маніпуляторів?

Різьбонарізні маніпулятори мають такі переваги:

Висока продуктивність за рахунок швидкого позиціонування та автоматичного циклу

Зниження браку та поломок мітчиків завдяки системі обмеження крутного моменту та контролю глибини нарізання

Висока якість різьби - забезпечують перпендикулярність різьби до поверхні, точну глибину і чистий профіль, що покращує якість кінцевого продукту

Універсальність - здатні нарізати різьбу різного діаметра та типу в широкому спектрі матеріалів

Ергономічність та безпека - знижують фізичне навантаження на оператора, запобігають травмам рук та зап'ясть.

Яка потужність різьбонарізного маніпулятора є оптимальною?

Оптимальна потужність залежить від типу, діаметра і глибини нарізання різьби, а також матеріалу заготовок. Загалом, чим твердіші матеріали, більша різьба і швидкість нарізання, тим вищою має бути потужність.
