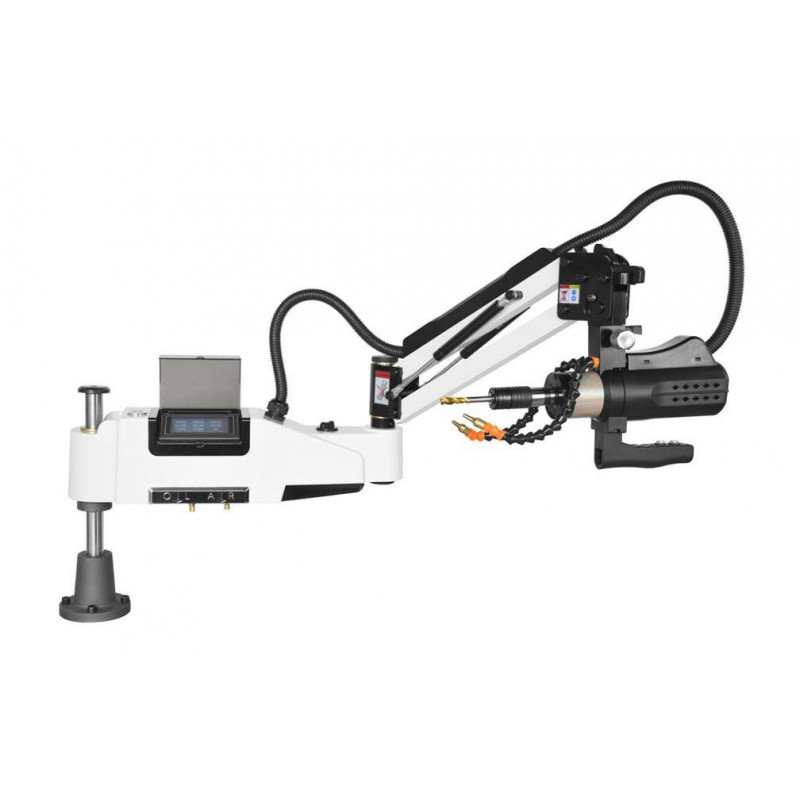

Різьбонарізний маніпулятор MAST M-RN 24

Різьбонарізний маніпулятор MAST M-RN 24 з робочим радіусом 1200 мм, а також ручним і автоматичним режимами роботи, може ефективно використовуватися як у невеликих професійних майстернях для виконання індивідуальних проектів, так і на великих виробництвах для серійного нарізання однотипної різьби. Поворотна на 0-90° головка дозволяє виконувати нарізання під різними кутами у вертикальній і горизонтальній площинах. Доступне нарізання зовнішньої і внутрішньої різьби у діапазоні М1-М24.

Верстат оснащений сервоприводом з високим крутним моментом потужністю 1,2 кВт і функцією розпилення масляного туману для покращення нарізання різьби у твердих матеріалах. Шпиндель має можливість обертання вправо і вліво, перемикання здійснюється вручну. Сенсорна панель управління, на якій можна запрограмувати швидкість обертання шпинделя, глибину і крок нарізання різьби, а також можливість збереження параметрів обробки роблять цей електричний різьбонарізний маніпулятор надзвичайно зручним в експлуатації.

Комплектація різьбонарізного маніпулятора MAST M-RN 24

Маніпулятор поставляється з цангами М6-М24.

Часті запитання

У відповідях на запитання ви знайдете більше корисної інформації про різьбонарізні маніпулятори та особливості їх експлуатації.

Які типи передач використовуються у приводі різьбонарізного маніпулятора?

У електричних маніпуляторах найчастіше використовуються:

•
  Черв’ячні редуктори — для збільшення крутного моменту та зниження швидкості


•
  Планетарні редуктори — компактні, з високим коефіцієнтом передавання


•
  Ремінні передачі — у деяких моделях для плавного запуску.

У пневматичних маніпуляторах обертання передається напряму від пневмомотора через муфту.

Яку швидкість обертання зазвичай має різьбонарізний маніпулятор?

Електричні маніпулятори  зазвичай мають регульовану швидкість у межах 100–600 об/хв, пневматичні - від 200 до 700 об/хв (залежно від тиску).

Як вибрати різьбонарізний маніпулятор для конкретних виробничих потреб?

При виборі необхідно врахувати такі фактори:

•
  Який діапазон різьб потрібно нарізати


•
  Які матеріали ви будете обробляти (тверді матеріали вимагають більшого крутного моменту)


•
  Найбільший розмір заготовок - визначає потрібний робочий радіус маніпулятора


•
  Вимоги до точності і повторюваності - якщо вони високі, потрібен маніпулятор з сервоприводом


•
  Обсяг виробництва - для серійних виробництв необхідний високопродуктивний маніпулятор зі швидкою зміною інструменту та точним керуванням


•
  Умови експлуатації - для роботи у вибухонебезпечних середовищах краще підійде пневматичний маніпулятор.

Чим відрізняються пантографічні та радіальні різьбонарізні маніпулятори?

Основна відмінність між пантографічними та радіальними різьбонарізними маніпуляторами полягає в конструкції та принципі руху руки. У пантографічних (шарнірно-зчленованих) маніпуляторах рука складається з декількох сегментів (зазвичай двох), з'єднаних між собою шарнірами. Ці сегменти можуть обертатися навколо вертикальної осі (колони) та відносно один одного в горизонтальній площині

У радіальних маніпуляторах рука складається з однієї або двох консолей (стрічок), що рухаються по радіусу. Можуть бути закріплені на вертикальній колоні або переміщатися по горизонтальній направляючій. Порівняно з пантографічними,  мають менший радіус дії і меншу гнучкість.

Як впливає жорсткість руки маніпулятора на якість різьблення?

Жорсткість руки різьбонарізного маніпулятора є важливою характеристикою, яка впливає на якість різьблення і продуктивність роботи. Жорстка конструкція руки забезпечує:

•
  Збереження перпендикулярності мітчика до поверхні деталі протягом всього процесу нарізання


•
  Підвищення точності позиціонування


•
  Зменшення вібрацій


•
  Можливість нарізання більших діаметрів різьби


•
  Збільшення терміну служби патрона та маніпулятора загалом.
