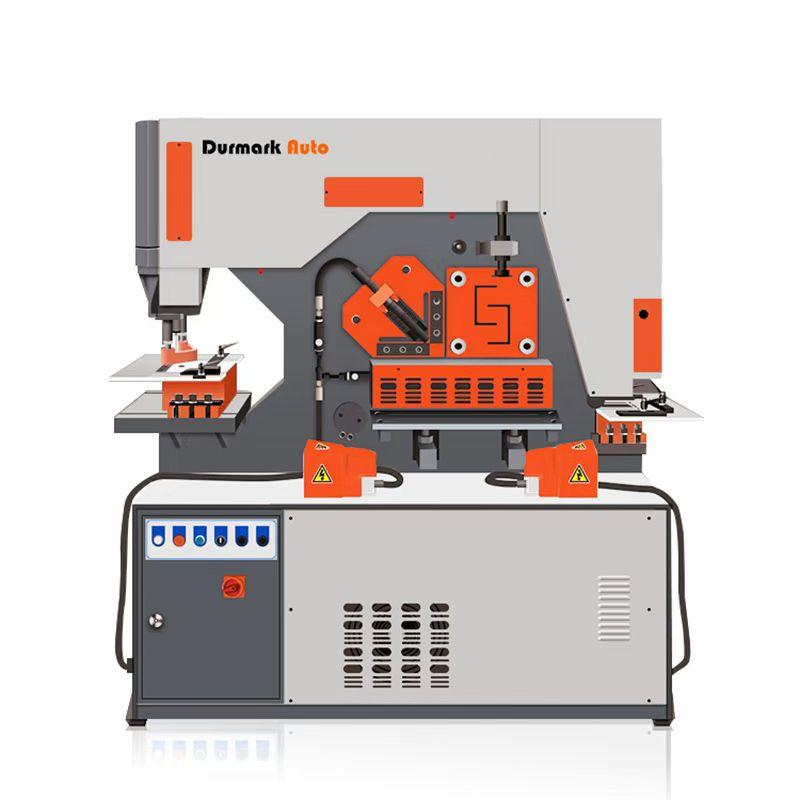

Гідравлічні прес-ножиці DURMARK Q35Y-16
- Бренд:
- Код товару:195741-33
- Артикул:Q35Y-16
- 100
- Показати всі характеристики
Технічні характеристики |
| |
ПРОБИВКА | ||
Діаметр пробивки х макс. товщина, мм | 25 x 16 | |
Діаметр пробивки х товщина (опція), мм | 50 x 8* | |
Ход поршня, мм | 80 | |
Кількість ходів, ход/хв | 9-25 | |
Глубина горла (зів), мм | 300 | |
РУБКА ПРУТКА | ||
Круглого/квадратного, мм | 45/40х40 | |
РУБКА КУТНИКА | ||
Рубка кутника ( 90°), мм | 125x125x12 | |
Рубка кутника ( 45°), мм | 50х5 | |
РУБКА ЛИСТОВОГО МЕТАЛЛА | ||
Рубка полоси, мм | 250 x 16 | |
Рубка полоси , мм | 400 x 8 | |
Довжина ножа, мм | 410 | |
Рубка під кутом, мм | 100 x 12 | |
ВИСІЧКА | ||
Товщина матеріала, мм | 10 | |
Ширина, мм | 53 | |
Глубина, мм
| 100
| |
Стандартна комплектація для моделі Q35Y-16:
qПуансон-матриця для пробивки отворів Ø25мм
qТримач пуансона
qКомплект ножів для різу плоского прутка
qКомплект ножів для різу круглого та квадратного прутка
qКомплект ножів для кутового різу
qНожі для висічки
qАвтоматичнасистема змащення (лубрикатор)
qУпор заготовки з тильної сторони
qКерування машиною здійснюється за допомогою двох ножних педалей
qС-подібний ключ для встановлення інструменту
qКерування машиною здійснюється за допомогою двох ножних педалей
q Верстат має 2 робочі гідравлічні поршня
qГідравлічні елементи: Використовуються італійські компоненти Duplomatic.
qЕлектричне обладнання: Siemens (Німеччина) або Telemecanique (Франція)
qВиготовлено відповідно до директив безпеки ЄС (знак CE) та сертифікату ISO 9000
5 робочих серцій
1-Пробивка:
З пробивним інструментом, отвори до Ø 25 мм (товщина 16 мм) можна зробити легко та ефективно. Пуансони та матриці взаємозамінні та легко замінюються. Спеціальні інструменти та пуансони надаються за запитом.
Діаметр та максимальна товщина - Ø 25x16 мм – стандарт; |
* Для пуансонів діаметром понад 20 мм необхідні спеціальні тримачі пуансона!
2-Рубка стальних прутків:
За допомогою цієї секції верстата можна швидко різати квадратні та круглі матеріали розміром 40х40 мм і діаметром до 45 мм.
| Круглий пруток
Квадрат | 45 мм
40х40 мм |
3-різання кутника:
За допомогою стандартних інструментів ви можете відрізати кутник під 90° або 45°. За допомогою спеціальних інструментів можна також різати U-подібні (швелер),I-подібні (двутавр) або Т-подібні( тавр) перерізи. Спеціальні леза доступні за запитом.
| Кутовий профіль (90°) | 125x125x12 мм |
Кутовий профіль (45°) | 50x8 мм | |
Робоча висота | 860 мм |
4-Гільйотинні ножиці: Різання листів металу.
| Листовий метал | 250x16 мм |
Листовий метал | 400x8 мм | |
Довжина ножа | 410 мм | |
Різання під кутом по одній стороні | 100x12 мм | |
5-Висічні ножиці:
Верстат поставляється з прямокутним висічним інструментом, який можна використовувати для загальних цілей. Спеціальні інструменти для V-подібної висічки також доступні за запитом.
| Вес | 1900 кг |
| Габаритные размеры | 1640х750х1770 мм |
| Мощность двигателя | 5 кВт |
| Напряжение | 380 В |
| Усилие | 65 т |
