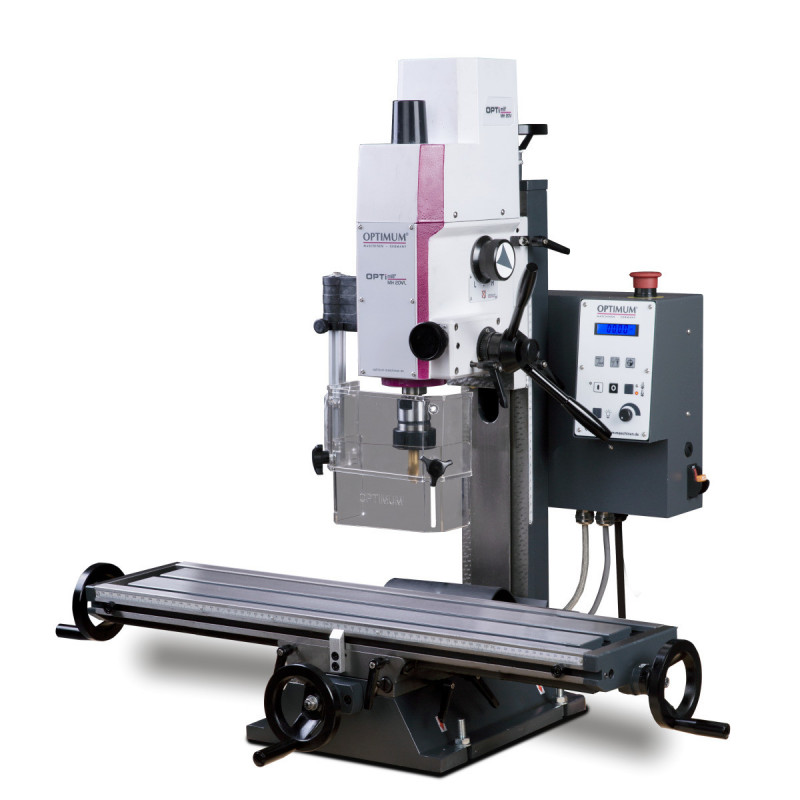

Настільний фрезерний верстат по металу OPTImill MH20 VL

• Конструктивно, настільний фрезерний верстат по металу OPTImill MH 20VL, володіє високою жорсткістю і стійкістю конструкції. Випускається фрезерний верстат з безступінчатим регулюванням швидкості обертання шпинделя за допомогою варіатора обертів і пристроєм цифрової індикації по трьох осях DRO 5.


• Напрямні настільного фрезерного верстата по металу шліфовані і шабренные. Направляючі виготовлені по типу «ластівчин хвіст», регульовані клиновими планками. Клинові планки, що застосовуються на координатному столі, дозволяють забезпечувати точність оброблюваної заготовки.


• Координатний стіл виконаний з Т-образними пазами шириною 12 мм


• Дисплей на пристрої цифрової індикації відображає переміщення по осях і швидкість обертання шпинделя, глибину обробки виробу.


• Застосування дворядних радіально-упорних шарикопідшипників встановлених на осі шпинделя дозволяють досягти високої точності обертання шпинделя, радіальне биття менше 0,015 мм


• Пристрій цифрової індикації в цілях безпеки фрезерувальника запитано напругою 24 в


• Щоб уникнути попадання стружки, сторонніх предметів, напрямна по осі Z шпиндельної голови захищена кожухом.


• Настільний фрезерний верстат по металу відповідають стандарту DIN EN 55011: клас А.


• На даному фрезерному верстаті встановлений масивний координатний стіл. Точність обробки заготовки безпосередньо залежить від точності обробки поверхонь напрямних координатного столу. Конструкція напрямних по типу «ластівчин хвіст» дозволяє витримувати всі параметри, заявлені в технічних характеристиках фрезерного верстата.


• З'єднання координатного столу з рамою настільного фрезерного верстата про металу OPTImill MH 20V здійснюється регульованими клинами.


• Шпиндель настільного фрезерного верстата по металу має можливість лівостороннього та правостороннього обертання.


• Поворот шпиндельної голови можливий як за годинниковою і проти годинникової стрілки на ± 90°, що значно збільшує обробні можливості фрезерного верстата дозволяє обробляти деталь в будь-якому проміжному кутовому положенні шпиндельної голови.


• Місце обробки заготовки на настільному фрезерному верстаті по металу висвітлюється світлодіодним підсвічуванням.


• Система цифрової індикації DRO5, оснащена сучасною мембранною клавіатурою.

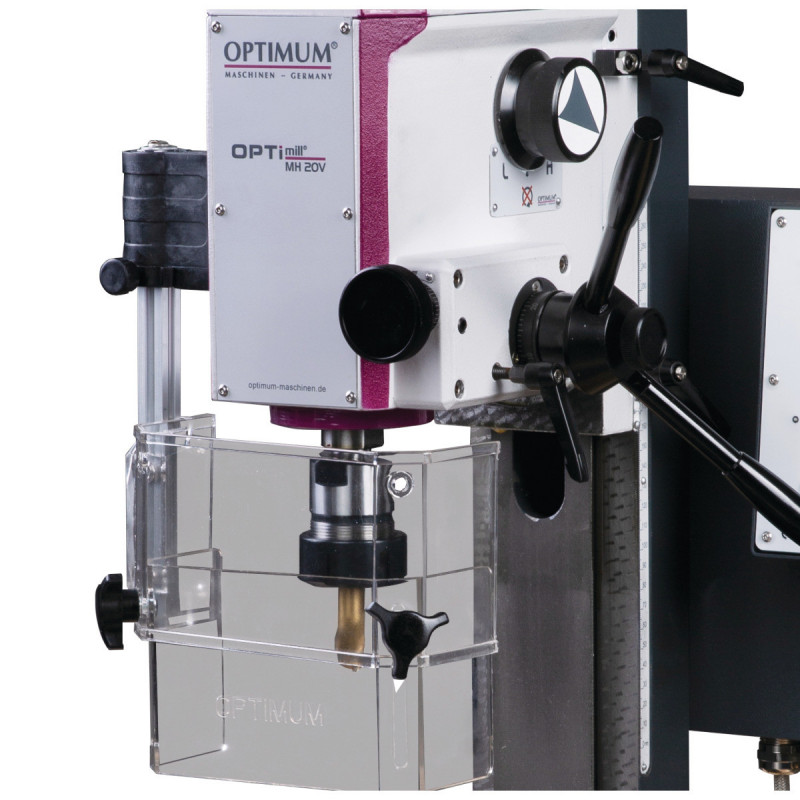

• Захисний екран настільного фрезерного верстата, захищає фрезерувальника від летить стружки, виготовлений з кінцевим вимикачем для аварійної зупинки.


• Функція микроподачи по осі Z. Ціна поділки лімба 0,05 мм. Один оберт ручки микроподачи відповідає переміщення шпинделя по осі Z на 2 мм.

Основні вузли настільного фрезерного верстата по металу:

• Керуюча електроніка.


• Вбудоване пускове реле, що дозволяє управляти включенням і вимиканням фрезерного верстата.


• Механічна двоступінчаста коробка (два швидкісних режими) і електродвигун постійного струму, потужністю 0,750 кВт.


• По осях Z X Y, підготовлені пази 9 мм для укладання магнитометрических вимірювальних стрічок цифрової індикації.


• Система цифрової індикації D


• Мембранна клавіатура на панелі управління фрезерного верстата, кнопка «стоп» аварійного відключення, простий і зручний в обігу екранне меню користувача.


• Колона фрезерного верстата по металу зміщується на 30 мм, для збільшення ходу координатного столу по осі Х.


• На тиловій стороні колони знаходиться отвір для змащування ходового гвинта по осі Z.

Технічні характеристики:
