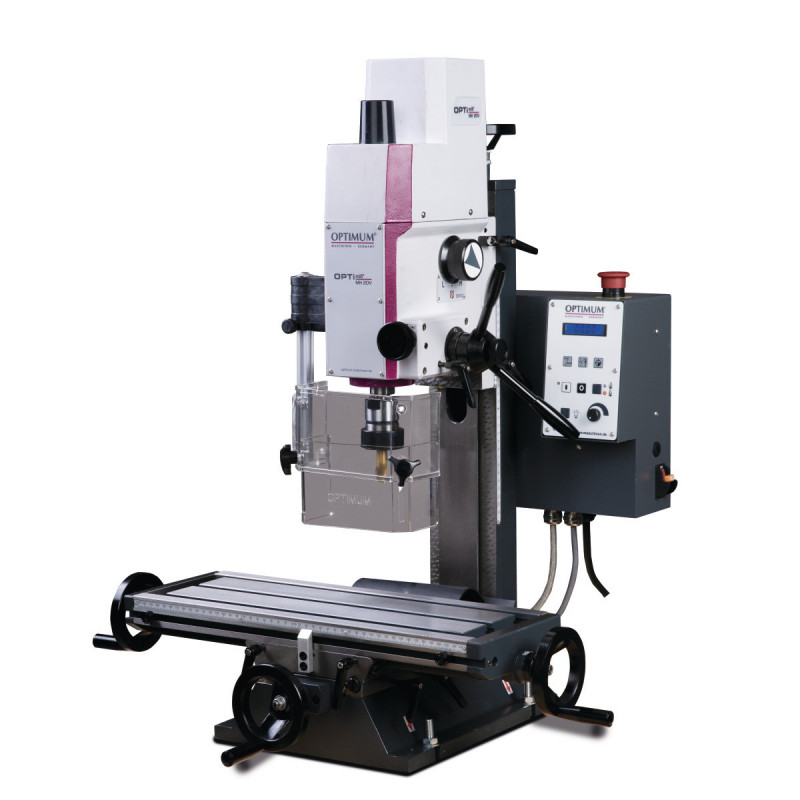

Настільний фрезерний верстат по металу OPTImill MH20 V

Конструктивно, настільний фрезерний верстат по металу OPTImill MH 20V, володіє високою жорсткістю і стійкістю конструкції. Випускається фрезерний верстат з безступінчатим регулюванням швидкості обертання шпинделя за допомогою варіатора обертів і пристроєм цифрової індикації по трьох осях DRO 5.

Напрямні настільного фрезерного верстата по металу шліфовані і шабренные. Направляючі виготовлені по типу «ластівчин хвіст», регульовані клиновими планками. Клинові планки, що застосовуються на координатному столі, дозволяють забезпечувати точність оброблюваної заготовки.

Координатний стіл виконаний з Т-образними пазами шириною 12 мм

Дисплей на пристрої цифрової індикації відображає переміщення по осях і швидкість обертання шпинделя, глибину обробки виробу.

Застосування дворядних радіально-упорних шарикопідшипників встановлених на осі шпинделя дозволяють досягти високої точності обертання шпинделя, радіальне биття менше 0,015 мм

Пристрій цифрової індикації в цілях безпеки фрезерувальника запитано напругою 24 в

Щоб уникнути попадання стружки, сторонніх предметів, напрямна по осі Z шпиндельної голови захищена кожухом.

Настільний фрезерний верстат по металу відповідають стандарту DIN EN 55011: клас А.

На даному фрезерному верстаті встановлений масивний координатний стіл. Точність обробки заготовки безпосередньо залежить від точності обробки поверхонь напрямних координатного столу. Конструкція напрямних по типу «ластівчин хвіст» дозволяє витримувати всі параметри, заявлені в технічних характеристиках фрезерного верстата.

З'єднання координатного столу з рамою настільного фрезерного верстата про металу OPTImill MH 20V здійснюється регульованими клинами.

Шпиндель настільного фрезерного верстата по металу має можливість лівостороннього та правостороннього обертання.

Поворот шпиндельної голови можливий як за годинниковою і проти годинникової стрілки на ± 90°, що значно збільшує обробні можливості фрезерного верстата дозволяє обробляти деталь в будь-якому проміжному кутовому положенні шпиндельної голови.

Місце обробки заготовки на настільному фрезерному верстаті по металу висвітлюється світлодіодним підсвічуванням.

Система цифрової індикації DRO5, оснащена сучасною мембранною клавіатурою.

Захисний екран настільного фрезерного верстата, захищає фрезерувальника від летить стружки, виготовлений з кінцевим вимикачем для аварійної зупинки.

Основні вузли настільного фрезерного верстата по металу:

• Керуюча електроніка.


• Вбудоване пускове реле, що дозволяє управляти включенням і вимиканням фрезерного верстата.


• Механічна двоступінчаста коробка (два швидкісних режими) і електродвигун постійного струму, потужністю 0,750 кВт.


• По осях Z X Y, підготовлені пази 9 мм для укладання магнитометрических вимірювальних стрічок цифрової індикації.


• Система цифрової індикації D


• Мембранна клавіатура на панелі управління фрезерного верстата, кнопка «стоп» аварійного відключення, простий і зручний в обігу екранне меню користувача.


• Колона фрезерного верстата по металу зміщується на 30 мм, для збільшення ходу координатного столу по осі Х.


• На тиловій стороні колони знаходиться отвір для змащування ходового гвинта по осі Z.
