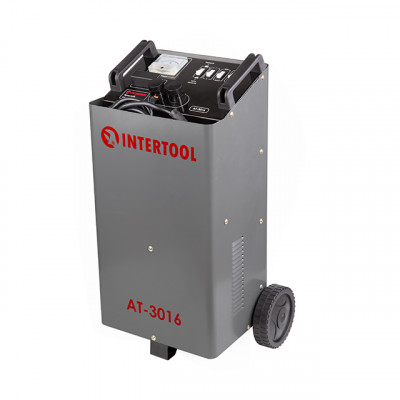

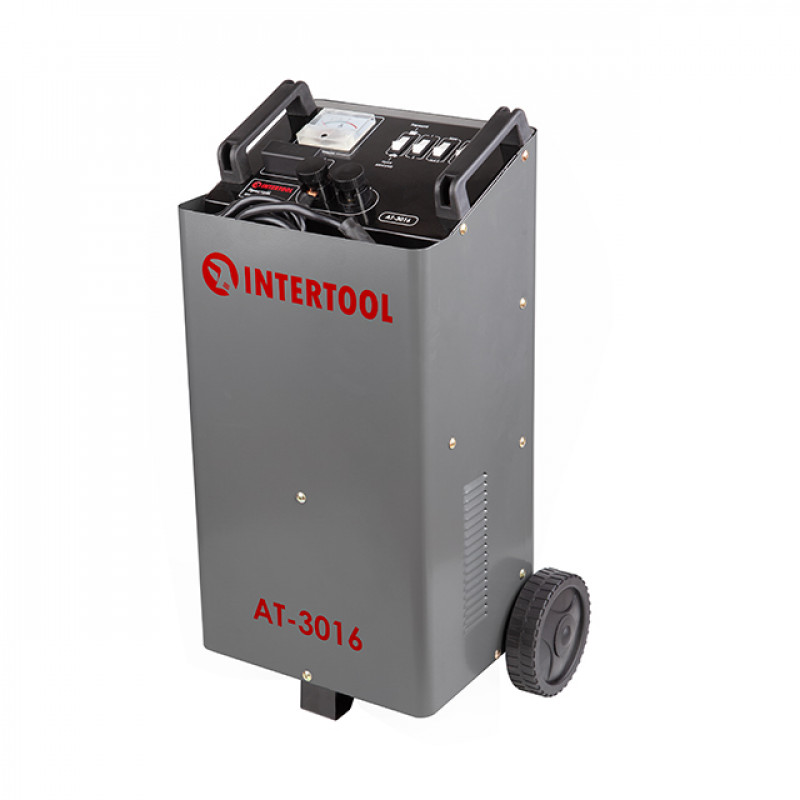

Пристрій пуско-зарядний 12/24 В, 1200 Вт, 50/75 А, 20-600 Аг

Призначення

Пуско-зарядний пристрій АТ-3016 призначений для заряджання акумуляторних батарей з напругою 12 чи 24 В і ємністю до 600 Аг, а також для пуску двигуна транспортного засобу разом з акумуляторною батареєю.

Підходить для заряджання акумуляторів легкових автомобілів, вантажівок, катерів, гідроциклів, сільськогосподарської техніки, промислового і побутового обладнання. Може використовуватися на СТО і в автомайстернях, а також для домашнього застосування.

Заряджання

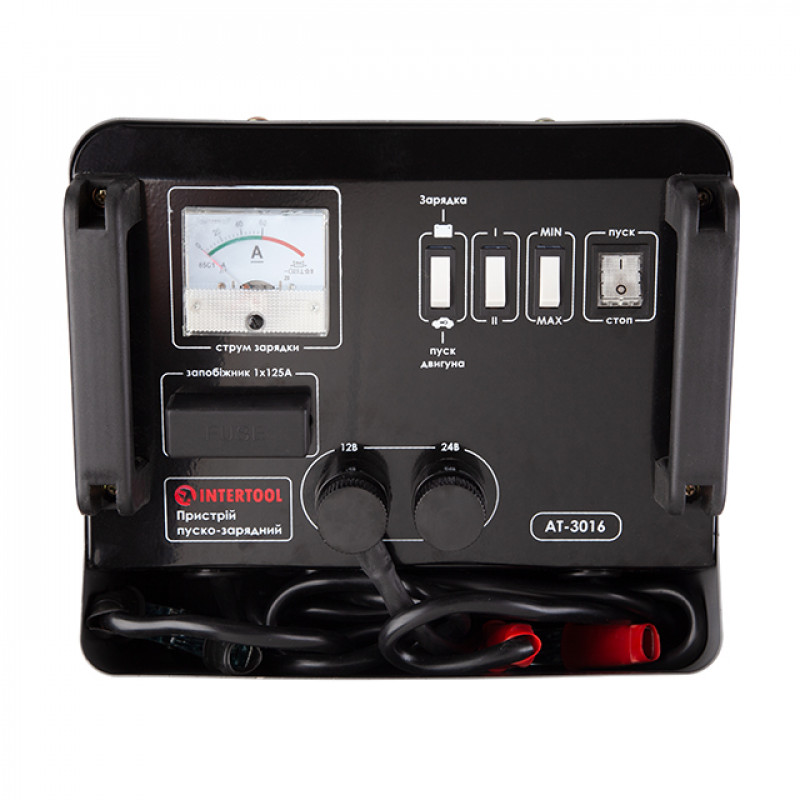

Кабель з'єднайте з клемою "+12 В" чи "+24 В" залежно від напруги акумуляторної батареї, що заряджається. Щоб зарядити акумулятор встановіть клавішу вибору режиму «Заряджання - Пуск» (4) в положення «Заряджання».

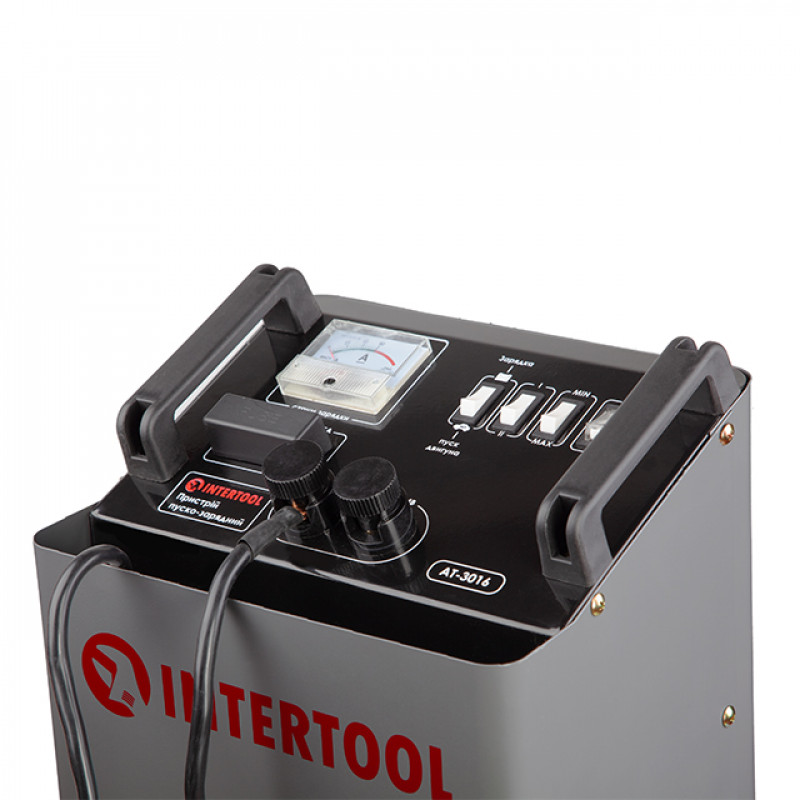

Вкажіть необхідний струм заряду від меншого значення до більшого:

• перемикач сили струму заряду в положення «MIN», клавіша вибору діапазону режиму заряджання в положенні «1» - струм заряду мінімальний;
• перемикач сили струму заряду в положенні «MIN», клавіша вибору діапазону режиму заряджання в положенні «2» - струм заряду середній;
• перемикач сили струму заряду в положенні «MAX» (при цьому клавіша вибору діапазону режиму заряджання не працює) - струм заряду максимальний.

Далі підключіть кабель живлення до мережі 220 В і пуско-зарядний пристрій готовий до роботи.

Запуск двигуна (не рекомендовано запуск двигуна автомобіля зі вбудованим бортовим комп'ютером)

Для початку необхідно виконати звичайне заряджання акумулятора протягом 20-40 хв. Перемикач "Заряджання - Пуск" встановіть у положення "Пуск". Перемикач "Пуск - Стоп" встановіть у положення "Пуск" і одночасно виконайте запуск двигуна. Цифровий індикатор під час запуску двигуна показує максимальний пусковий струм. Якщо протягом 10-15 сек. двигун не завівся, то повторний запуск виконайте через 5-10 хв.

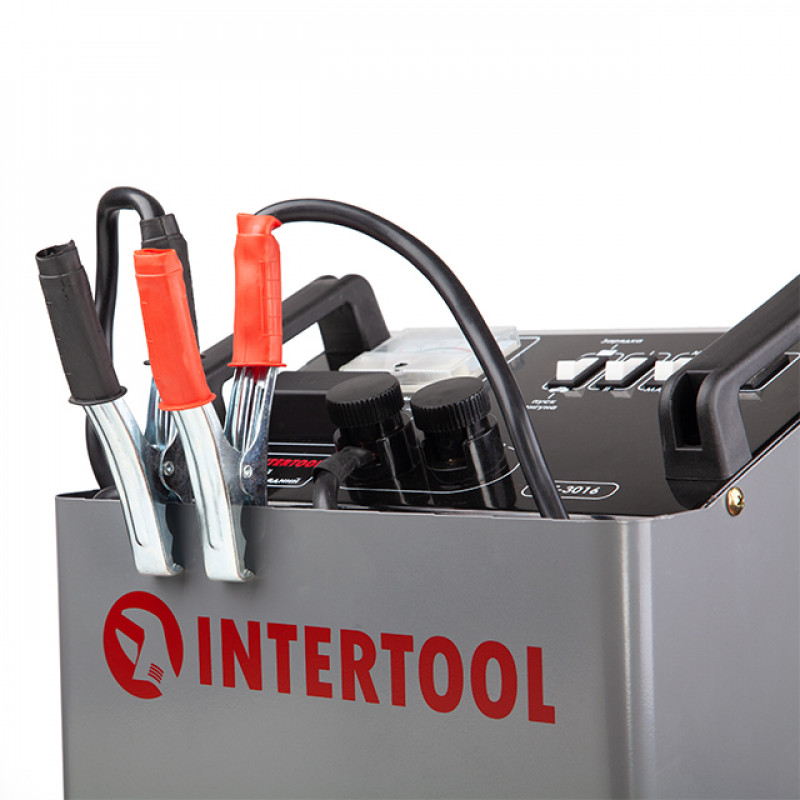

Після закінчення запуску двигуна перемикач "Пуск - Стоп" встановіть у положення "Стоп". Від'єднайте мережевий кабель пристрою від мережі, тримаючи за вилку. Від'єднайте контактні затискачі від контактів батареї. Зберігати пуско-зарядний пристрій необхідно в закритих приміщеннях за мінімальної вологості повітря та температурі навколишнього повітря від -10 до +30 °С.

Після тривалого зберігання пуско-зарядного пристрою за температури навколишнього повітря менше -10 °C, перед ввімкненням пристрою дайте йому прогрітися в теплому приміщенні як мінімум 1 годину.

Конструкція

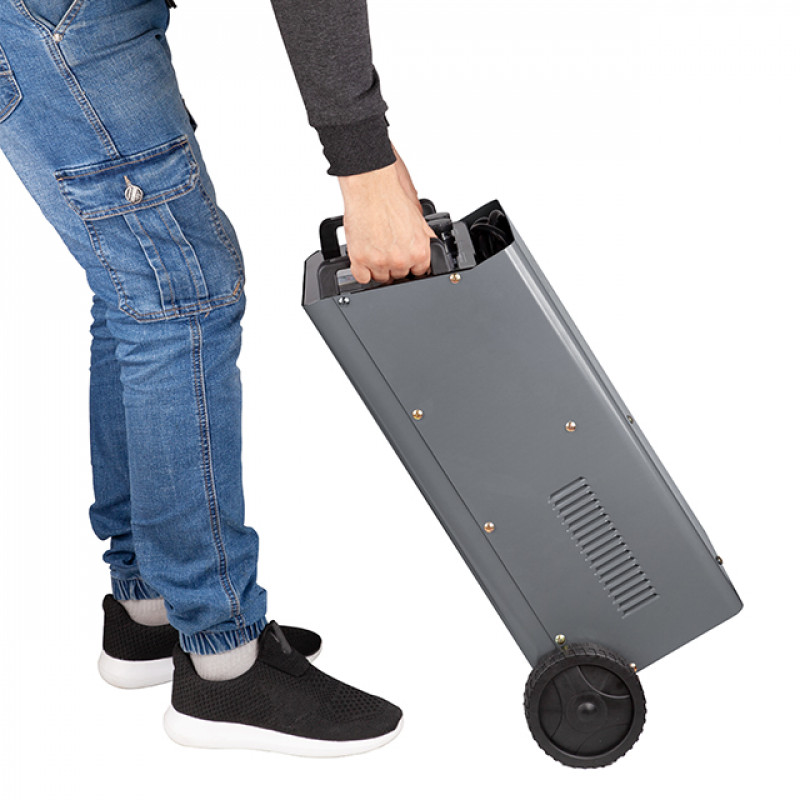

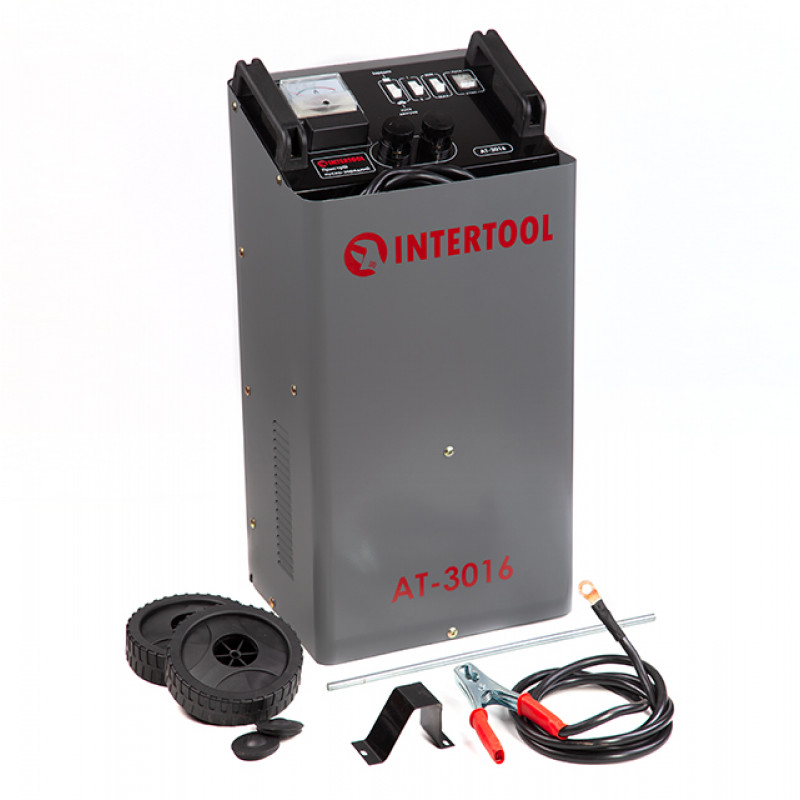

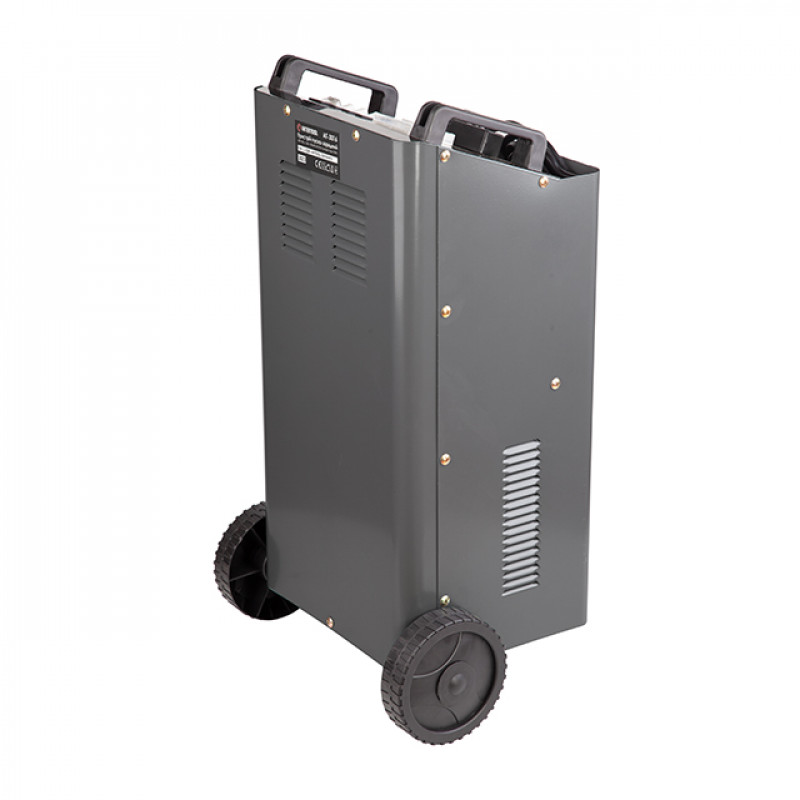

Пуско-зарядний пристрій має габарити: 480*280*230 мм, має ізольовані клеми і зручні широкі колеса для транспортування. ПЗП простий у використанні, однак рекомендуємо наглядати за процесом заряджання.
