Токарный станок STOMANA CL 1201M
- Бренд:
- Код товару:206627-33
- Артикул:CL 1201M
- 0
- Показати всі характеристики

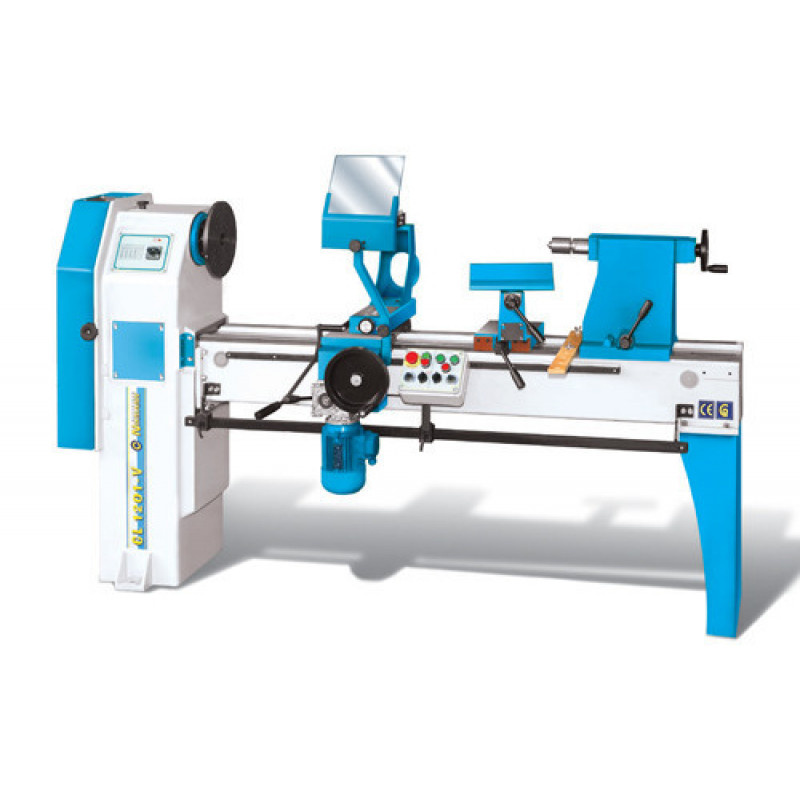

Токарный станок STOMANA CL 1201M
Токарно-копіювальний деревообробний верстат з можливістю виготовлення спіралей. Корпус з сірого чавуну і зварні напрямні. Задня бабка з провідним центром. Поздовжній і поперечний супорт. Пристосування для копіювання за шаблоном. Верстат оснащений наступні приналежностями: ножова опора 10" (254 мм), центр обертається для заднього сідла, центр ведучий для переднього сідла, Планшайба Ø 10" (Ø 254 мм), прут для вибивання, стійка з роз`ємами для 4 різців, інструменти для обслуговування.
ХАРАКТЕРИСТИКИ:
Максимальна довжина оброблюваної деталь | 1270 |
Висота центрів | 1150 |
Висота центрів над напрямними | 305 |
Максимально оброблюваний діаметр |
|
- над напрямними | Ø610 |
- над ножовий опорою 10" (254 мм) | Ø430 |
- над супортом | Ø420 |
- при копіюванні | Ø420 |
Копіювальний пристрій |
|
- глибина копіювання, макс. | 65 |
- довжина на копіювання, макс. | 1270 |
Еталонна деталь: |
|
- діаметр, макс. | Ø150 |
- довжина, макс. | 1270 |
Передній край шпинделя |
|
- зовнішня різьба | M45x4.5 |
- отвір | Ø19/MK3 |
Заднє сідло |
|
- хід пінолі | 140 |
- конус пінолі | MK3 |
Діаметри наконечників для аспірації | Ø125/ Ø75 |
Обороти веретена | 375 / 1000 / 2350 / 3250 |
Потужність двигуна | 1.1 (1.5) |
Механізована подача |
|
- швидкість, m/min | - |
- потужність двигуна, квт (HP) | - |
Габаритні розміри: |
|
Довжина | 2200 |
Висота | 1250 |
Ширина | 1000 |
Необхідна площа | 3000/2000 |
Вага, нетто | 490 |
СТАНДАРТНІ ПРИНОДЛЕЖНОСТИ:
1. Ножова опора 10" (254мм) |
2. Центр крутний для задньої бабки |
3. Центр ведучий для передньої бабки |
4. Планшайба 10"(254мм) |
5. Прут для вибивання |
6. Стійка з гніздами для 4 долотом |
7. Копиреный ніж 16x16 – 2 шт. |
8. Інструменти для обслуговування |
| Вес | 490 |
| Высота центров | 1150 |
| Высота центров над направляющими | 305 |
| Габаритные размеры | 1250х1000х2200 |
| Диаметры наконечников для аспирации | Ø125 Ø75 |
| Заднее седло (конус пиноли), mm | MK3 |
| Заднее седло (ход пиноли), mm | 140 |
| Копировальное устройство (глубина копирования, макс.) | 65 |
| Копировальное устройство (длина на копирования, макс.) | 1270 |
| Максимальная длинна обрабатываемой деталь | 1270 |
| Максимально обрабатываемый диаметр над направляющими | Ø610 |
| Максимально обрабатываемый диаметр над ножевой опорой 10” (254 мм) | Ø430 |
| Максимально обрабатываемый диаметр над суппортом | Ø420 |
| Максимально обрабатываемый диаметр при копировании | Ø420 |
| Мощность двигателя | 1.1 (1.5) |
| Необходимая площадь | 3000 2000 |
| Обороты веретена | 375 1000 2350 3250 |
| Передний край шпинделя (внешняя резьба) | M45x4.5 |
| Передний край шпинделя (отверстие) | Ø19 MK3 |
| Эталонная деталь (диаметр, макс.) | Ø150 |
| Эталонная деталь (длина, макс.) | 1270 |
