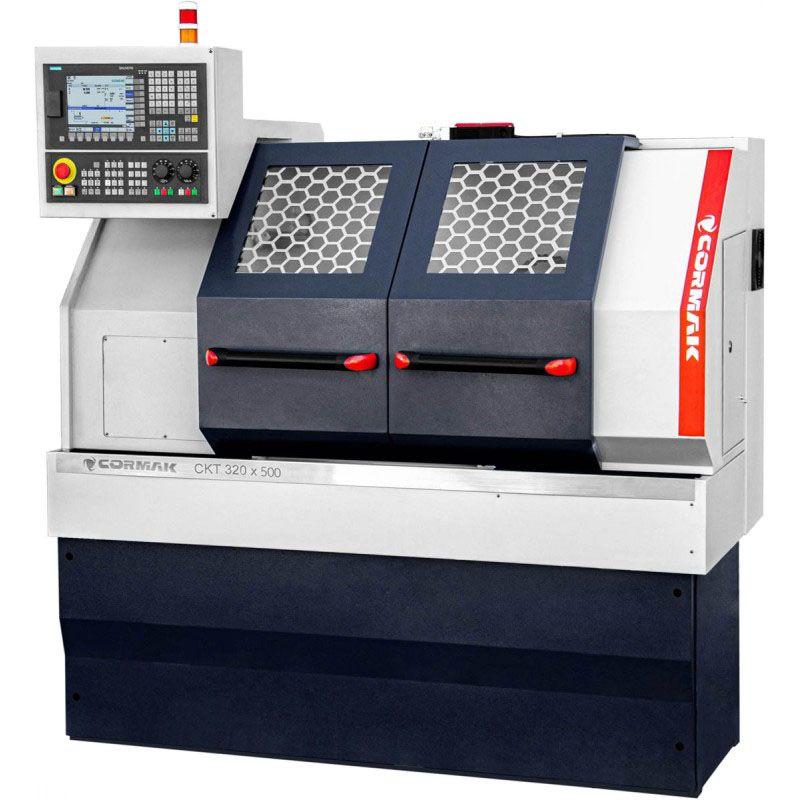

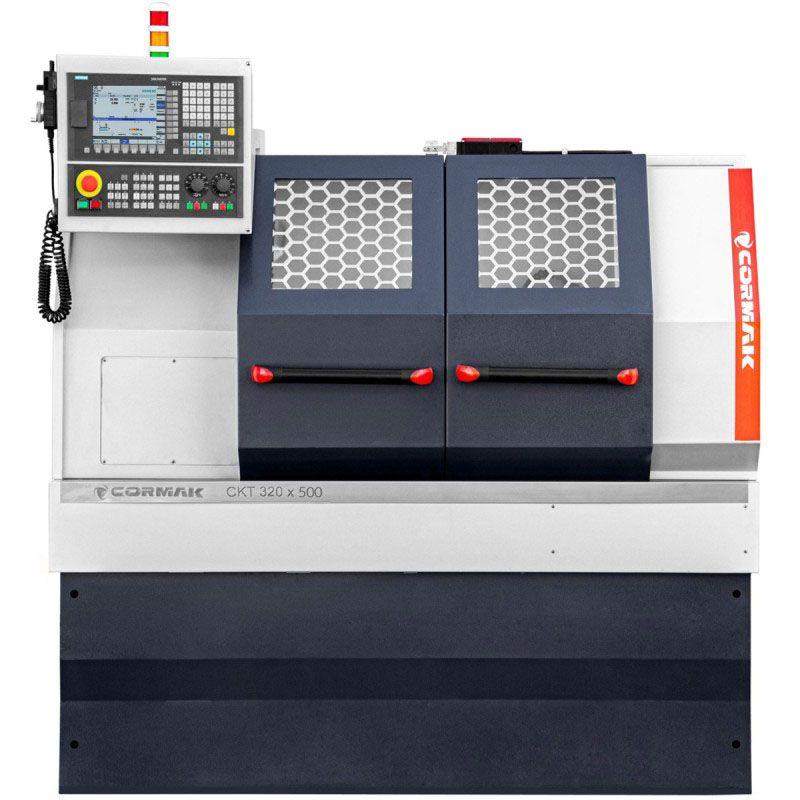

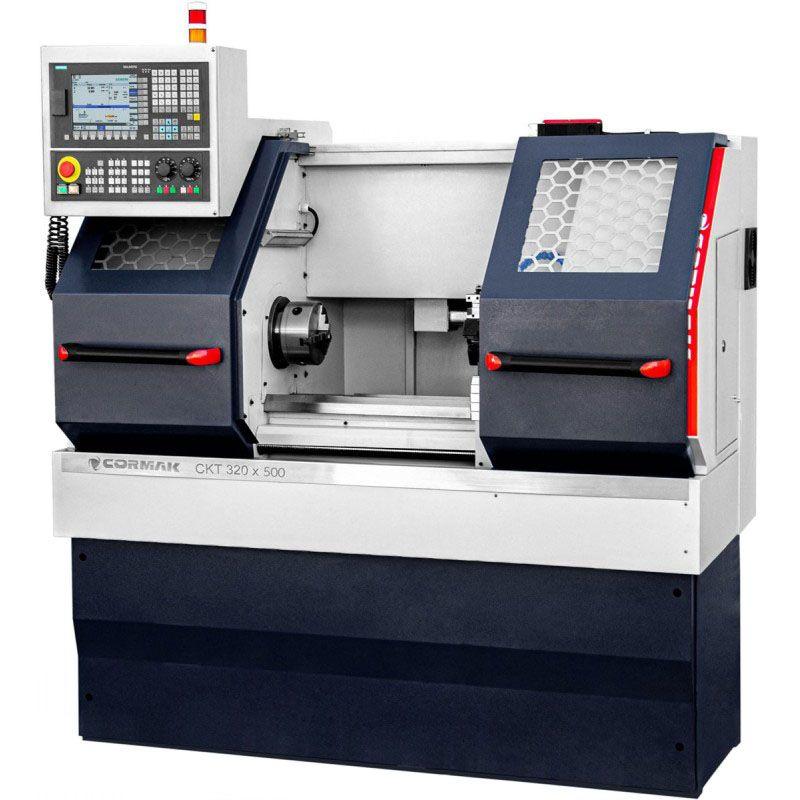

Токарний верстат з ЧПУ Cormak 320x500 SAM6

Дані верстати  з високою швидкістю та точністю Cormak - призначені для напівчистової та чистової обробки різного виду деталей типу: вал, диск, втулка. Вони забезпечують високу ефективність, великі обсяги та високу точність обробки.

Функціонал:

· обробка  зовнішніх поверхонь;

· розточування отворів;

· розточування внутрішніх криволінійних поверхонь конічної форми;

· обробка зовнішнього та внутрішнього різьблення;

· обробка дуг;

· розгортання отворів;

· швидкісна обробка чорних та кольорових металів.

Схеми обробки

Контруктивні особливості:

Ціліснолита чавунна станина

Для станини токарного верстата застосовується лита станина з напрямними типу ластівчин хвіст. Компонування внутрішніх частин станини посилено ребрами жорсткості. Товщина стінок лиття 20 – 25 мм, збільшена маса станини порівняно з аналогічними верстатами на 10 – 15 %.

Збільшений отвір у  шпинделі

Напрямні Ковзання

На загартовані відшліфовані V-подібні напрямні (ластівчин хвіст) нанесено спеціальне покриття . Сучасний, зносостійкий матеріал забезпечує покращене ковзання вузлів поздовжньої та поперечної подачі.

Ручна задня бабка

Задня бабка з ручним переміщенням пінолі токарного верстата з ЧПУ призначена для закріплення та підтримки заготовки, що обробляється. Обробка деталі проводиться у всій довжині щодо осі деталі різальним інструментом. У задню бабку також можна встановити інструменти для осьової обробки отворів, такі як свердла, зенкери, розгортки, мітчики та ін.

Технічні параметри:

ДІАМЕТР ОБРОБКИ НАД СТАНИНОЮ: 320 мм

ДІАМЕТР ОБТОЧУВАННЯ НАД СУПОРТОМ: 90 мм (опція 135 мм)

ДОВЖИНА ОБРОБКИ: 500 мм

ОБЕРТИ ШПИНДЕЛЯ: 100-2500 об/хв

ПРОХІДНИЙ ДІАМЕТР ШПИНДЕЛЯ:  32 (опція 44) мм

КОНУС ШПИНДЕЛЯ: MT5

КІЛЬКІСТЬ ІНСТРУМЕНТІВ: 4 (опція 6,8)

РОЗМІР ІНСТРУМЕНТА: 16x16 мм

КОНУС ПІНОЛІ ЗАДНЬОЇ БАБКИ: MK3

ХІД ПІНОЛІ ЗАДНЬОЇ БАБКИ: 100 мм

ПОТУЖНІСТЬ ДВИГУНА: 2,2 кВт

РОЗМІРИ: 1500 x 1000 x 1700 мм

ВАГА: 950 кг

Стандартна комплектація:

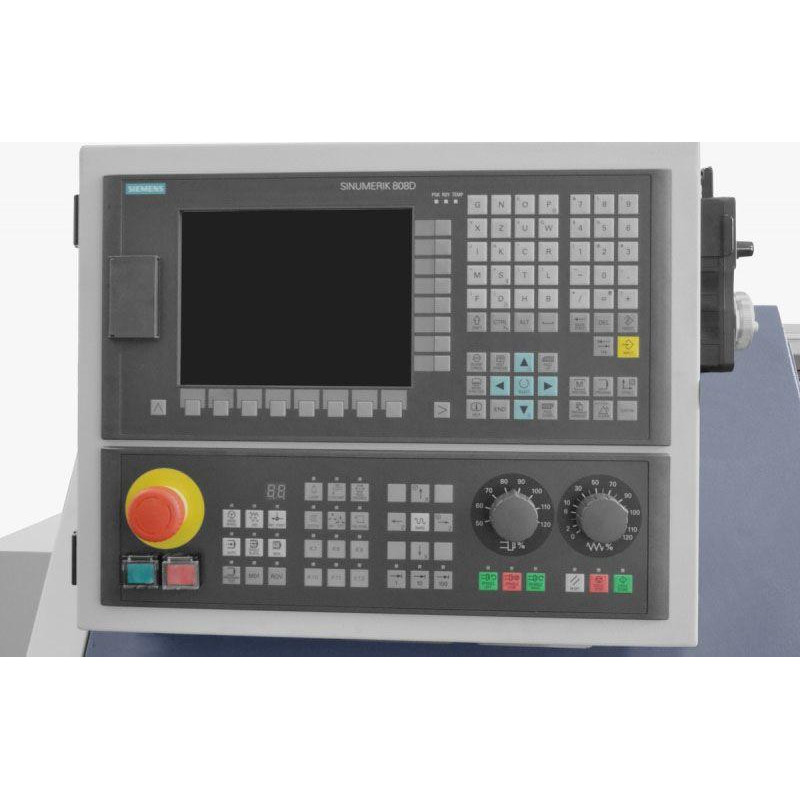

• Система керування SINUMERIK 808D

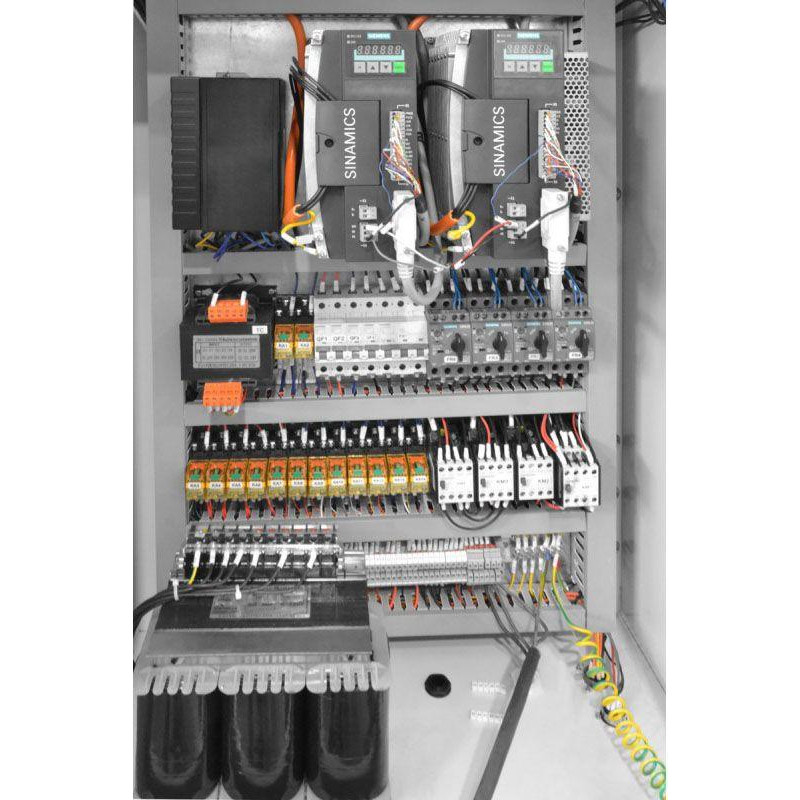

• Сервоприводи SIEMENS

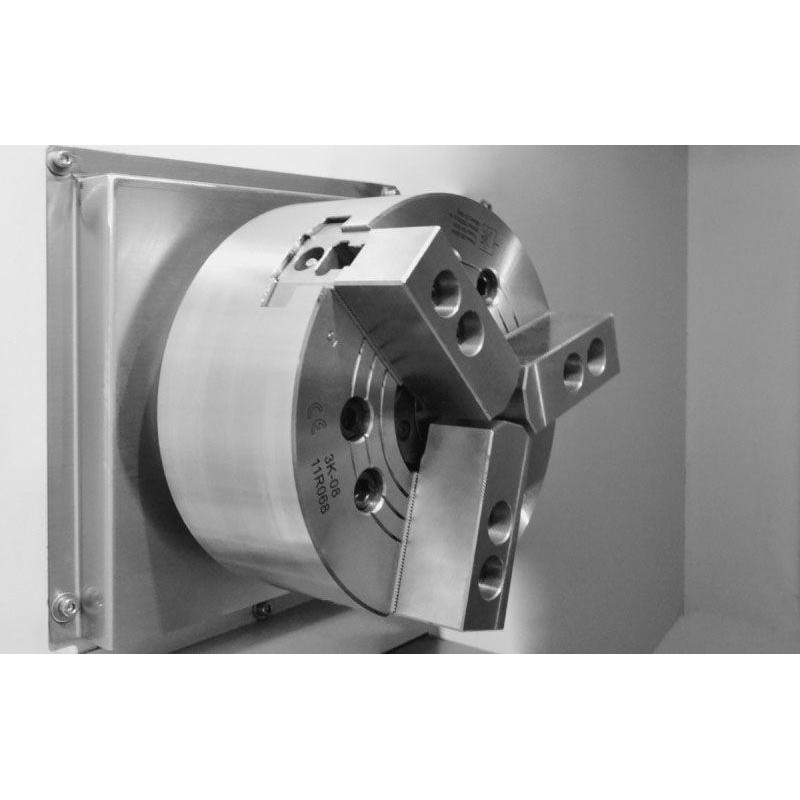

• ручний 3-кулачковий токарний патрон

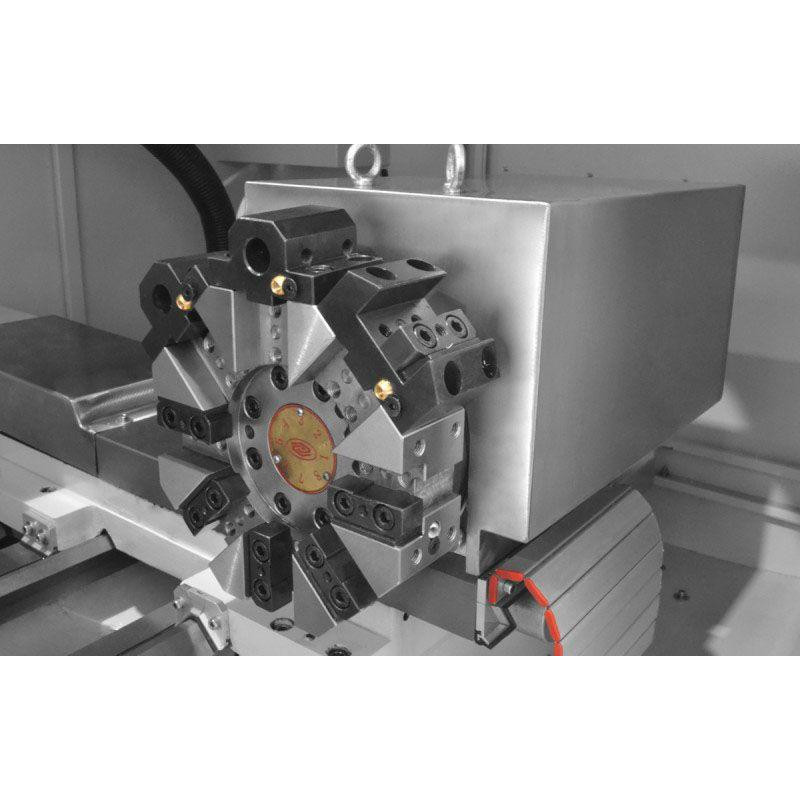

• 4-позиційна револьверна головка (опція 6)


• комплект м'яких губок


• ручна задня бабка


• система охолодження

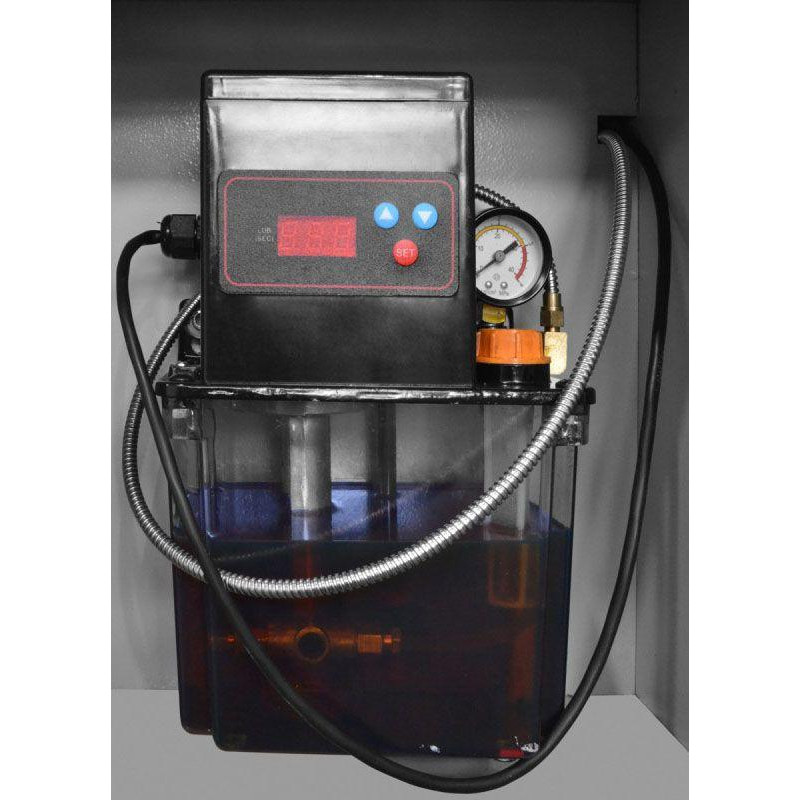

• автоматична система змащення шестерень і напрямних


• галогенне освітлення 24В
