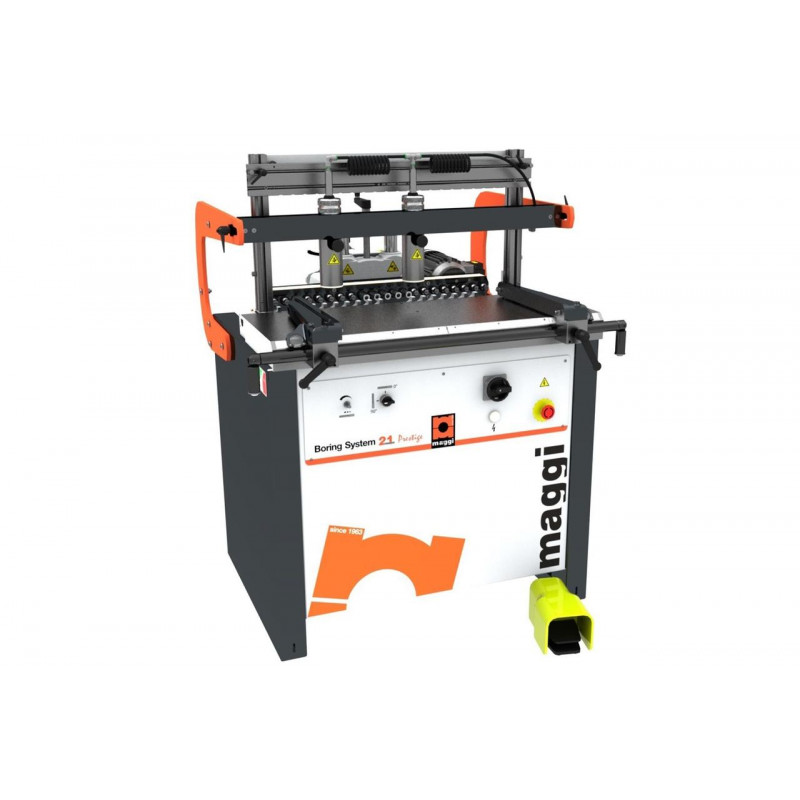

Свердлильно-присадний верстат MAGGI Boring System 21 Prestige
274210.00грн.
Немає в наявності

Вы переглядали

ОФІЦІЙНА ГАРАНТІЯ ВІД ВИРОБНИКА !

ПРИЗНАЧЕННЯ:


Свердлильно-присадний верстат System 21 Prestige призначений для високоточного свердління крізних і глухих отворів в торцях і площинах меблевих щитів і брусків деталей.


Верстат має поворотну 21-шпиндельну головку, в якій встановлені в ряд свердлильні шпинделі, що дає змогу виконувати високоточні отвори під кутом від 0 °, 45 °, 90 °.


ОБЛАСТЬ ЗАСТОСУВАННЯ:


Підприємства і цехи з виробництва столярно-будівельних виробів, клеєних щитів, фанери, виробництва меблів і інші деревообробні виробництва.


ГОТОВІ ВИРОБИ:



СХЕМА ОБРОБКИ:





СХЕМА ЗБІРКИ ГОТОВОГО ВИРОБУ:



КОНСТРУКТИВНІ ОСОБЛИВОСТІ:





































ПНЕВМАТИЧНИЙ НАХИЛ ТРАВЕРСИ

Присадна група має можливість вертикального і горизонтального позиціювання, з можливістю фіксації в проміжних положеннях. Це дає можливість свердління і в пласт, і в торець деталей, а також свердління під кутом 45 градусів.

ПНЕВМОРЕЖИМИ


Деталь жорстко фіксується двома вертикальними пневматичними притискачами, що дозволяє зробити свердління без зсуву деталі.

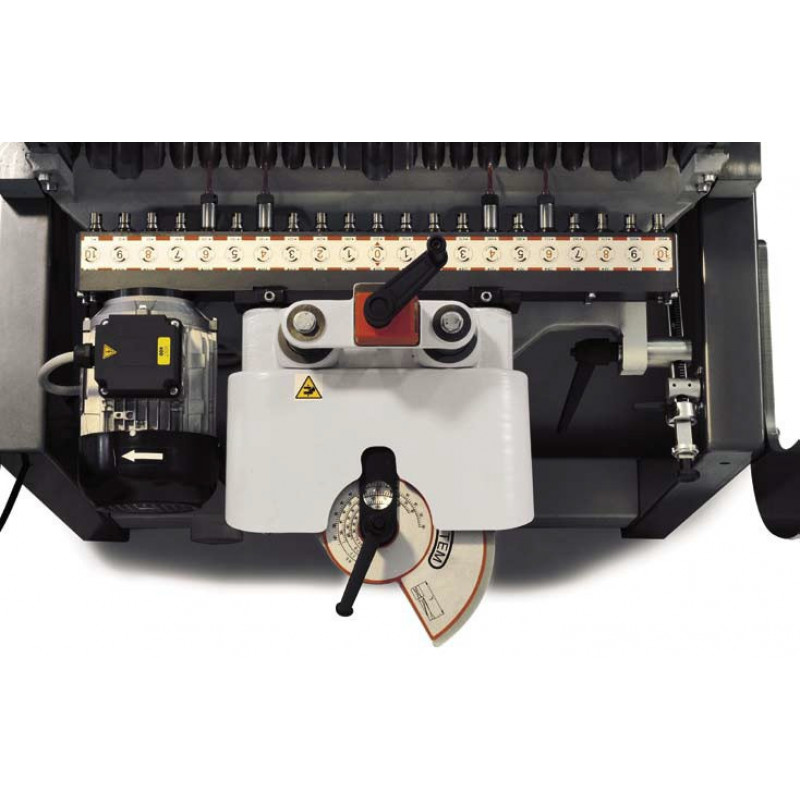

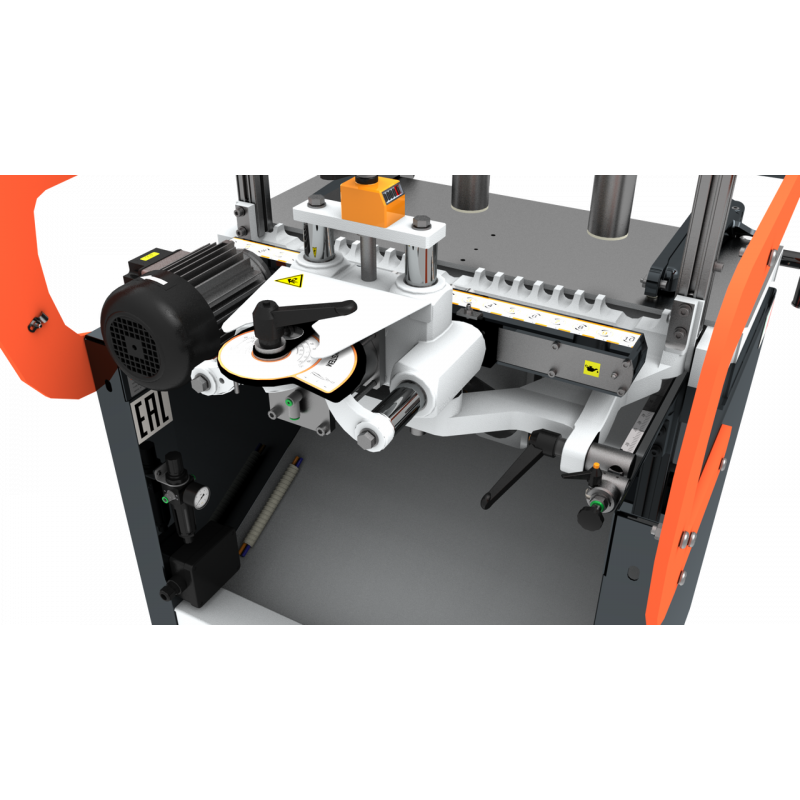

СИСТЕМА РЕГУЛЮВАННЯ ГЛИБИНИ СВЕРДЛІННЯ

Запатентований пристрій "SPIRAL SYSTEM" є ексклюзивною розробкою виробника і призначений для швидкого налаштування глибини свердління. За допомогою спеціальної шкали, котра враховує товщину заготовки й довжину свердла, яке використовується, виставляється максимальний хід свердлильної головки в горизонтальному або вертикальному напрямку.

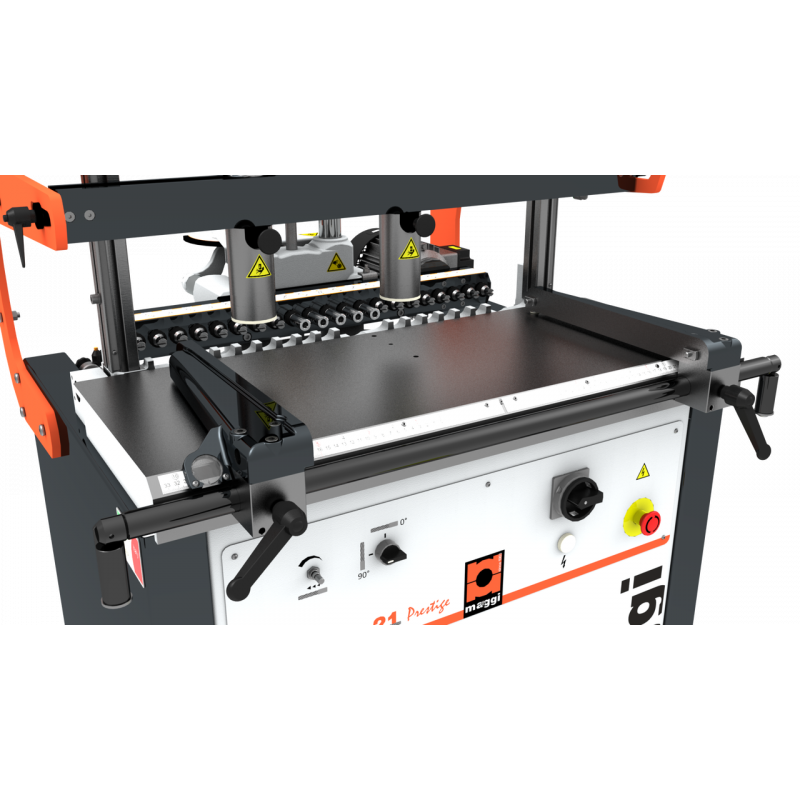

ЛІНІЙКИ, ЩО БАЗУЮТЬСЯ

У комплект постачання включені 2 профільні алюмінієві лінійки з міліметровою шкалою довжиною по 1500 мм, з двома відкидними упорами для швидкого позиціювання заготовок.
ФРЕЗЕРОВАНА ГРЕБІНКА

Гребінка з вибіркою під чашкові свердла.
ВІДКІДНА НАПРАВЛЯЮЧА

Дозволяє прибирати упор з робочого столу, при цьому не знімаючи з направляючої. Система зберігання - «все на своєму місці».
ШВИДКОЗНІМНІ ПАТРОНИ

У комплект постачання включені 5 швидкознімних патронів.
КОМПЛЕКТ ЗАПАСНИХ ЧАСТИН

У комплект запасних частин входить все необхідне для обслуговування верстата.

Вес 275 кг

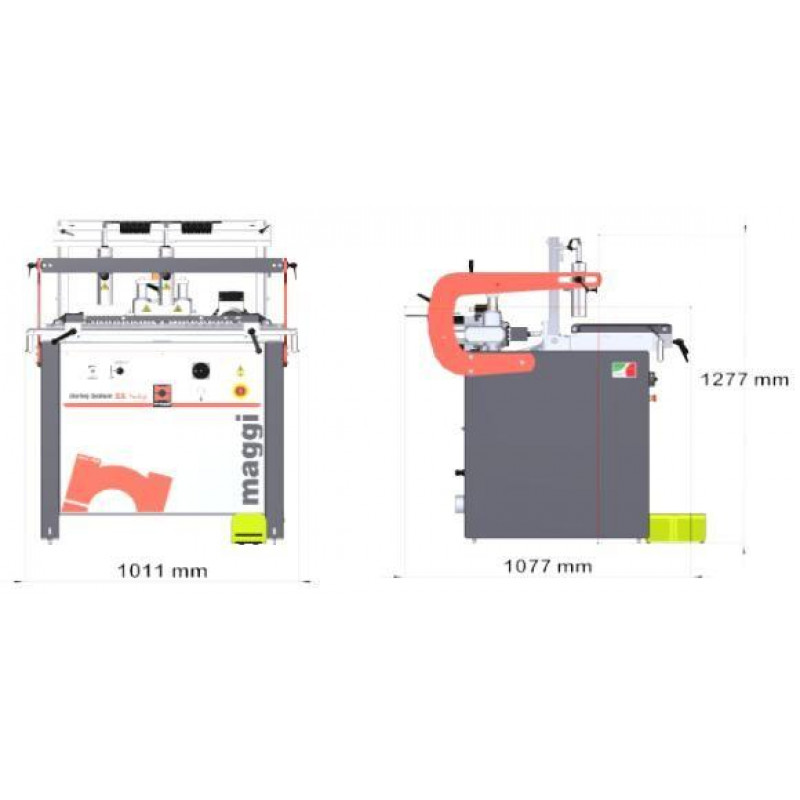

Габаритные размеры 1030×1030×1285 мм
Гарантия 12 мес
Количество шпинделей 21 (10+11)
Макс. глубина сверления 65 мм
Макс. диаметр сверления 60 мм
Макс. межосевое расстояние сверления 640 мм
Макс. толщина заготовки 70 мм
Макс. ширина детали по порталу 915 мм
Межосевое расстояние между шпинделями 32 мм
Мощность двигателя сверлильной головки 1.5 кВт
Ориентировочное потребление воздуха 10 л цикл
Рабочее давление пневматической установки 0,6-0,8 мПа
РАЗМЕРЫ РАБОЧЕГО СТОЛА 885х375 мм
Скорость вращения шпинделей 2800 об мин
