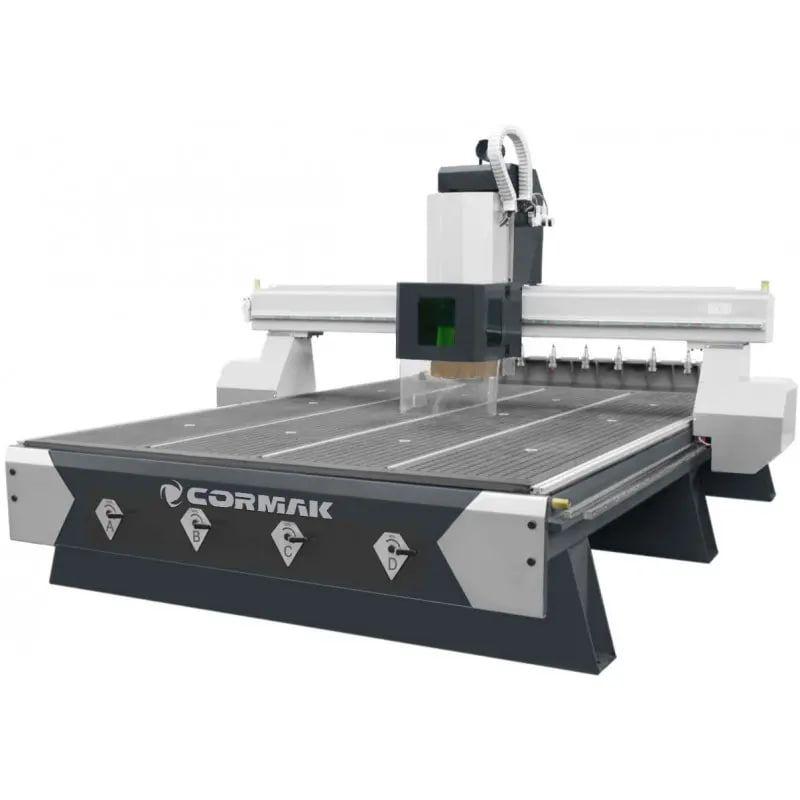

Фрезерний верстат з ЧПУ C2131 ATC (2100x3200)

Фрезерний верстат з ЧПУ Cormak C2131 ATC (2100x3200) - це високоточне промислове обладнання для обробки деревини, МДФ, ДСП, ПВХ, фанери, оргскла та алюмінієвих композитних панелей (дибонд, алюкобонд, карбон). Розмір робочої зони 2100х3200 мм дозволяє працювати з габаритними матеріалами, а комбінований робочий стіл - надійно фіксувати їх за допомогою вакууму або Т-подібних пазів.

Безщітковий шпиндель з інверторним двигуном потужністю 9 кВт та інноваційною системою охолодження AIR, 8-позиційний інструментальний магазин, сервоприводи Leadshine з потужністю 1500 Вт та високим крутним моментом (подвійний по осі Y), цифровий контролер NK-105 G3, кульковий гвинт по осі Z та професійні трапецієподібні рейкові направляючі HIWIN забезпечують надзвичайно високу якість і швидкість обробки. Компоненти від відомих виробників, які використовуються у машинобудуванні, та центральна система змащення направляючих і кулькового гвинта гарантують, що цей фрезерний верстат з ЧПК буде надійним, безвідмовним і довговічним.

Технічні характеристики фрезерного верстата з ЧПУ Cormak C2131 ATC (2100x3200)

Особливості фрезерного верстата з ЧПУ Cormak C2131 ATC (2100x3200)

• Розмір робочої зони - 2100х3200 мм


• Комбінований робочий стіл з 4 незалежними вакуумними секціями і Т-подібними пазами для механічної фіксації


• Кожна вакуумна секція має отвори, до яких через систему труб подається негативний тиск від вакуумного насоса

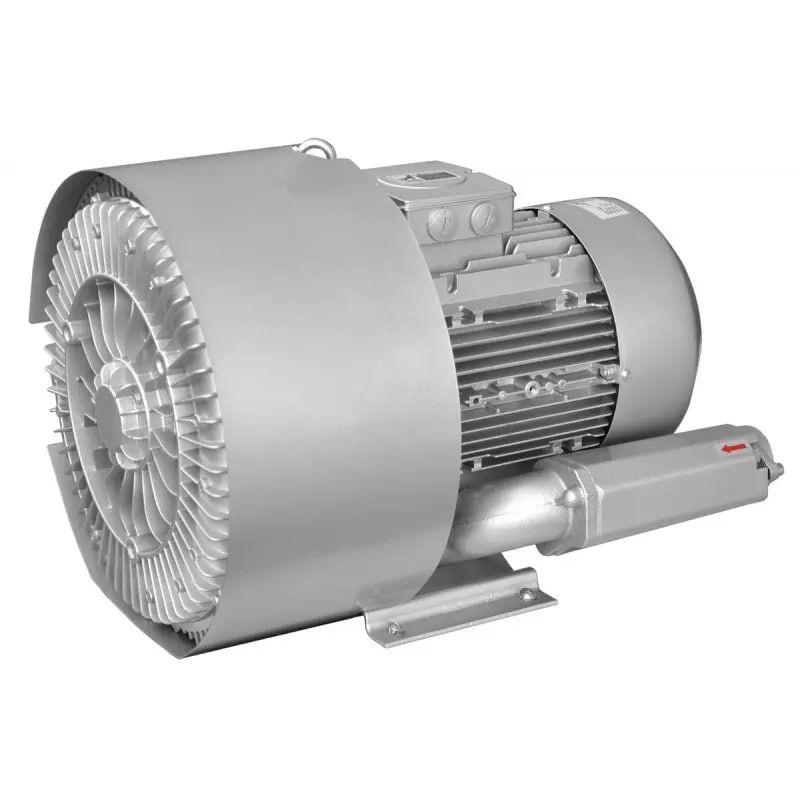

• Вакуумний насос (опція)


• Заглушки на основних отворах, що дозволяють кріпити матеріали різного формату


• Мережа каналів на поверхні столу для рівномірного розподілу вакууму по всій площі


• Жорстка конструкція столу


• Безщітковий шпиндель з інверторним двигуном потужністю 9 кВт та інноваційною системою охолодження AIR


• Захист двигуна від перевантаження


• 8-позиційний інструментальний магазин


• Автоматична зміна інструменту


• Сервоприводи Leadshine з потужністю 1500 Вт та високим крутним моментом (подвійний по осі Y)

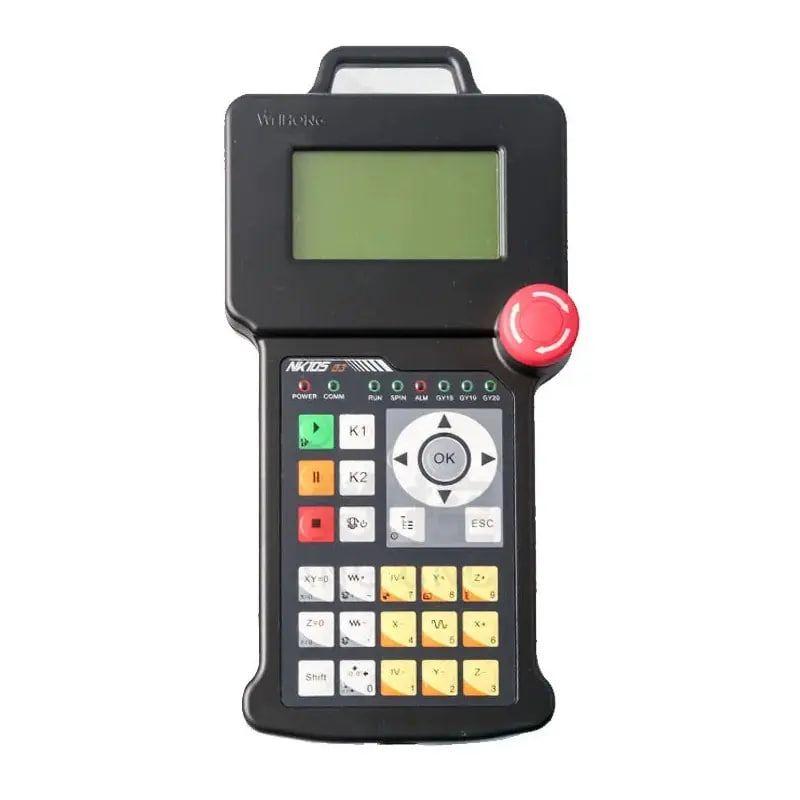

• Цифровий контролер NK-105 G3


• Рух по осях осі X та Y за допомогою безщіткових серводвигунів, що передають потужність через планетарний редуктор


• Рух по осі Z за допомогою посиленого кулькового гвинта


• Трапецієподібні рейкові направляючі HIWIN по всіх осях


• Центральна система змащення направляючих і кулькового гвинта


• Сталева станина з надзвичайно високою жорсткістю та вібростійкістю


• Програмне забезпечення UCanCAM V13 (опція)


• Розпилення масляного туману (опція)


• Високоякісні компоненти, які використовуються в машинобудуванні


• Сертифікація СЄ


• Гарантійний термін 12 місяців.

Комплектація фрезерного верстата з ЧПУ Cormak C2131 ATC (2100 x 3200)

Верстат поставляється у такій стандартній комплектації:

• 8-позиційний інструментальний магазин


• Набір конусів ISO30


• Набір цанг ER32


• Тримачі ISO30


• Втулки для кріплення інструментів (1/2" - 6 шт.; 1/8" - 2 шт.; 3-4 мм - 2 шт.; 5-6 мм - 4 шт.; 7-8 мм - 2 шт.; 9-10 мм - 2 шт).

Часті запитання

Відповіді на запитання допоможуть краще розібратися в особливостях конструкції та роботи фрезерних верстатів з числовим програмним керуванням.

Які існують типи фрезерних верстатів з ЧПУ?

За конструкцією фрезерні верстати з ЧПУ поділяються на портальні (рамні) та настільні. За кількістю осей - на 3-, 4- і 5-осьові.

Яку точність обробки забезпечують фрезерні верстати з ЧПУ?

Точність позиціювання фрезерних верстатів з ЧПУ становить 0.01–0.05 мм (залежно від моделі).

Які операції можна виконувати на фрезерному ЧПК верстаті по дереву?

Обладнання дозволяє виконувати такі операції:

• Плоске та 3D-гравіювання


• Контурне різання


• Вибірка матеріалу (пазів, виїмок)


• Фасади, накладки, шрифти


• Об’ємна різьба, моделі, фігури.

Які типи напрямних використовуються на фрезерних верстатах з ЧПК?

На фрезерних верстатах з ЧПК можуть використовуватися:

• Циліндричні напрямні (лінійні вали) - простіші, дешевші, але менш точні та схильні до прогину на великих довжинах


• Профільні (лінійні рейки) - забезпечують високу точність, жорсткість і плавність руху, витримують великі навантаження.

На що впливає кількість осей фрезерного верстата з ЧПК?

Від кількості осей фрезерного верстата з ЧПК залежать:

• Геометрична складність обробки


• Якість обробки


• Швидкість виробництва.
