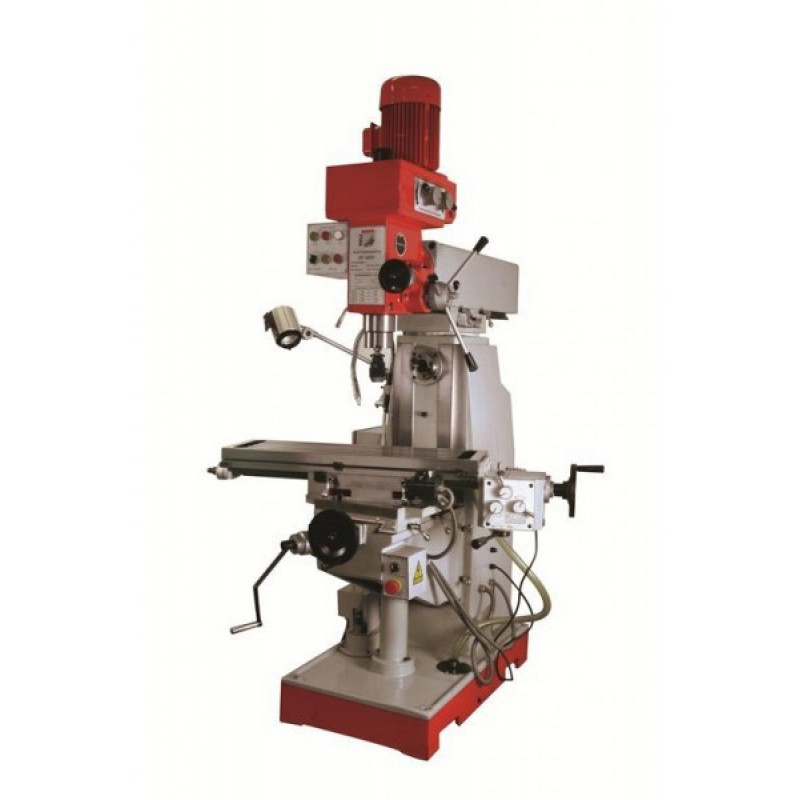

Фрезерний верстат по металу Holzmann BF 500D
- Бренд:
- Код товару:206038-33
- Артикул:BF500D_400V
- 0
- Показати всі характеристики
ПРИЗНАЧЕННЯ:
Універсальний вертикальний фрезерний верстат призначений для фрезерування поверхонь, нарізання різьби (правим і лівим ходом), свердління отворів в металі глибиною до 125 мм і діаметром до 50 мм. Це важка лита виброустойчивая конструкція з поворотною фрезерною головою на 90 градусів в обидві сторони. Лінійки можна регулювати по всіх осях.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Верстати даної серії застосовуються у великих компаніях і на виробництвах у всіх галузях промисловості: автомобільної, енергетичному машинобудуванні, аерокосмічній, приладобудуванні.
ОТРИМУВАНІ ВИРОБИ:
Автомобільна промисловість
Машинобудування
Інструментальне виробництво
СХЕМИ ОБРОБКИ:
| Фрезерування горизонтальним шпинделем. Обробка верхньої поверхні | Фрезерування горизонтальним шпинделем. Обробка верхньої поверхні (фреза фасонна) | Фрезерування вертикальним шпинделем. Вибірка паза на верхній поверхні (пальчикова фреза) |
| Фрезерування горизонтальним шпинделем. Вибірка паза на верхній поверхні (дискова фреза) | Фрезерування вертикальним шпинделем. Вибірка паза на бічній поверхні (дискова фреза) | Фрезерування вертикальним шпинделем. Обробка верхньої поверхні |
| Фрезерування вертикальним шпинделем. Обробка бічній поверхні | Фрезерування вертикальним шпинделем. Обробка бічній поверхні | Фрезерування вертикальним шпинделем. Обробка бічній поверхні під кутом |
| Фрезерування вертикальним шпинделем. Обробка верхньої поверхні під кутом | Фрезерування горизонтальним шпинделем. Обробка торця поверхні (кутова фреза) | Фрезерування вертикальним шпинделем. Обробка внутрішнього паза |
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
Масивна конструкція верстата | |
Обладнаний міцним і великим координатним столом з пазами для установки лещат | |
Електронні компоненти |
- верстат пройшов європейську сертифікацію СЕ
- важка виброустойчивая лита конструкція
- поворотна (+90° -90°) фрезерна голова
- коробка передач, що працює в масляній ванні, з відшліфованими і загартованими зубчастими колесами
- система охолодження ЗОР
- при нарізуванні різьблення - ліве/праве обертання
- нарізування різьби до M16
- передбачена точна подача шпинделя
- автоподача по осі Х з регулюванням швидкості подачі
- міцний і великий координатний стіл з Т-образними пазами 14 мм для закріплення лещат і т. д.
- регульовані лінійки по всіх осях
- швидко і легко перетворюється в горизонтальне положення
- в комплект поставки входить вузол охолодження і галогенна лампа
- в комплект поставки входить додатковий горизонтальний шпиндель
Комплект поставки:система СОЖ, автоподача по осі X, галогенна лампа,лещата верстатні 160 мм, комплект цангових патронів 8 шт. (4,5,6,8,10,14,12,16 мм), свердлильний патрон 1-16 мм (B18),перехідні втулки MK2/B18,MK3/B18
| вес брутто | 1120 кг |
| вес нетто | 2220 кг |
| Габаритные размеры, ШхДхВ | 1.120х1.320х2.220 мм |
| Гарантия | 24 мес |
| Диапазон оборотов шпинделя | 115-1760 об мин |
| Максимальный диаметр и глубина сверления | 50х125 мм |
| Мощность электродвигателя вертикального шпинделя | 0,8-1,5 кВт 1,4-2,4 кВт |
| Мощность электродвигателя горизонтального шпинделя | 2,2 кВт 3,3 кВт |
| Напряжение | 400 В |
| Размер стола | 1000х240 мм |
| Расстояние от шпинделя до стола | 190-740 мм |
| Ход стола продольный (по оси Х) | 400 мм |
| Шпиндель | ISO40 |
